Межгосударственный стандарт “Швы монтажные узлов примыканий оконных блоков к стеновым проемам”

Страница 10 из 11

— определяют размеры расчетной области и выбираются характерные сечения;
— составляют расчетные схемы узлов примыкания; при этом сложные конфигурации участков, например криволинейные, заменяются более простыми, если эта конфигурация имеет незначительное влияние в теплотехническом отношении;
— проводят подготовку и ввод в программу исходных данных: геометрических размеров, расчетных коэффициентов теплопроводности, расчетных температур наружного и внутреннего воздуха, расчетных коэффициентов теплоотдачи участков поверхностей;
— осуществляют расчет температурного поля;

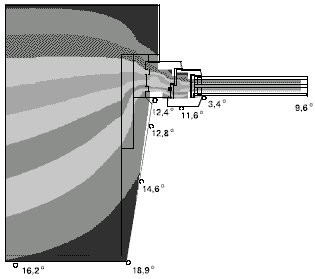

— проводят визуализацию результатов расчета; анализируют характер распределения температур в рассматриваемой области, определяют температуру внутренней и наружной поверхностей в отдельных точках; устанавливают минимальную температура внутренней поверхности; результаты расчета сопоставляют с требованиями настоящего стандарта и других нормативных документов; определяют суммарный тепловой поток, входящий в расчетную область; при необходимости, конструктивное решение узла примыкания изменяют и проводят повторные расчеты;
— составляют документированный отчет по результатам расчетов.

Г.3 Основные требования к сопровождающей технической документации
Сопровождающая техническая документация должна содержать:
— область применения программного средства;
— сведения о сертификации программной продукции;
— подробное описание назначения программы и ее функций;
— описание процедуры установки программы на персональном компьютере;
— описание математических моделей, используемых в программе;
— детальное руководство пользователя с примерами реализации;
— координаты службы технической поддержки.

Г.4 Пример расчета
Необходимо провести расчет температурного поля и оценить возможность выпадения конденсата на поверхности узла примыкания оконного блока из клееной древесины по ГОСТ 24700 к простенку однослойной кирпичной стены из полнотелого кирпича на цементно-песчаном растворе (горизонтальное сечение). Наружный гидроизоляционный слой — предварительно сжатая уплотнительная лента, центральный теплоизоляционный слой — пенный утеплитель, внутренний пароизоляционный слой — пароизоляционная лента. Поверхность оконного откоса утеплена термовкладышем из экструдированного пенополистирола толщиной 25 мм. Основные размеры и характеристика материалов оконного блока и наружной стены представлены на рисунке Г.2.

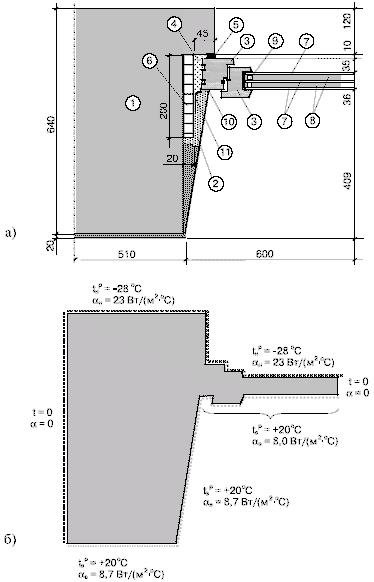

Рисунок Г.2. Расчетная схема (а) и схема задания граничных условий (б) узла примыкания оконного блока к оконному проему
1 - кирпичная кладка l = 0,8 Вт/(м.°C);
2 - цементно-песчаный расствор l = 0,93 Вт/(м.°C);
3 - древесина поперек волокон l = 0,22 Вт/(м.°C);
4 - монтажная пена lБ = 0,05 Вт/(м.°C);
6 - экструдированный пенополистирол l = 0,05 Вт/(м.°C);
7 - стекло l = 0,76 Вт/(м.°C);
8 - воздушная прослойка 12 мм lЭКВ = 0,08 Вт/(м.°C);
9 - алюминий l = 220 Вт/(м.°C);
10 - герметик l = 0,34 Вт/(м.°C);
11 - пароизоляционная лента l = 0,56 Вт/(м.°C).

Исходные данные: расчетная температура внутреннего воздуха tвр = +20оС; расчетная температура наружного воздуха tнр = минус 28 оС; температура “точки росы” tр = 10,7 оС; расчетный коэффициент теплоотдачи внутренней поверхности стены aвст = 8,7 Вт/(м2. оС); расчетный коэффициент теплоотдачи внутренней поверхности оконного блока aвок = 8,0 Вт/(м2.оС), коэффициент теплоотдачи наружной поверхности стены и оконного блока aн = 23,0 Вт/(м2.оС).
Расчетная область узла примыкания принята по осям симметрии оконного блока и простенка наружной стены. Расчетная схема представлена на рисунке Г.2 а, схема задания граничных условий — на рисунке Г.2 б.
