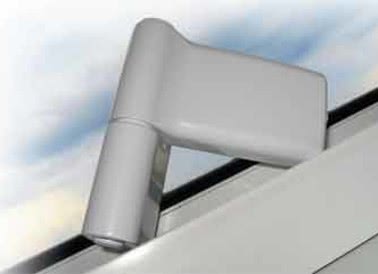

Новая накладная петля Loira+ от компании Fapim S.p.A.

 1 866
Каждый год компания Fapim S.p.A. выпускает на рынок новые изделия.
Не стал исключением и этот, пусть и тяжелый, год. Сегодня мы расскажем о новой накладной петле, имя которой Loira+ (Лойра Плюс). Эта петля являет собой новое, уже третье по счету, поколение накладных петель. Необходимо отметить, что это принципиально новая продукция как по конструктиву, так и по эксплуатационным характеристикам.

На протяжении нескольких предыдущих лет компания Fapim S.p.A. развивала направление так называемых «пазовых» петель — петель для европаза, паза R40, а также для специального паза. Последний был реализован в системах холодных дверей Агрисовгаза, Реалита, СИАЛ, Мосмека. Собственно это и послужило причиной, по которой был отложен выпуск новой петли.
При проектировании новой петли Loira+ были использованы самые современные средства: проектирования, моделирования, ускоренных испытаний и других современных средств разработки. Это позволило значительно сократить время на запуск петли в производство.
Новое поколение имеет все те же межцентровые и присоединительные размеры, что и предыдущие семейства. Таким образом, все технологическое оснащение (кондуктора, фрезы) применимо и для установки петли Loira+.

Внешние отличия петли Loira+
Корпус и наружные крышки выполнены из экструдированного профиля. Петля лишилась мягких, закругленных форм, но приобрела явно выраженные контуры. Крышка значительно увеличились в размерах и теперь практически полностью обхватывает корпус. За счет этого исчезла линия разъема «корпус — крышка» с видовой поверхности. В предыдущих семействах петель верхняя и нижняя крышки также выполняли роль фиксаторов регулировок, в новом семействе — это просто декоративные крышки с простой фиксацией.

Основные новшества — внутри петли
Начнем с характеристик. Петля противовзломная и имеет регулировки по 3 направлениям:

  • по высоте: от 0 до 4 мм;
  • по горизонтали: ±2,5 мм;
  • на прижим: ±0,5 мм.
    Ось петли выполнена из нержавеющей стали. На ось запрессована втулка из высокопрочного литьевого сплава. Во втулке сделано глухое отверстие под шестигранный ключ. Втулка имеет особую форму и, чтобы определить «нулевое» положение регулировки, на втулку, снизу, надевается специальное пластиковое кольцо. При установке оси в корпус петли (створочная часть) кольцо абсолютно точно позиционирует втулку. Вращая ось вправо или влево, производится регулировка по горизонтали. Регулировка плавная, а не дискретная, как раньше. Конструктивное решение регулировки по горизонтали запатентовано.

    Таким образом, чтобы осуществить регулировку в плоскости стекла, необходимо:

  • снять декоративную крышку;
  • снять внешнюю крышку, предварительно выкрутив винт с обратной стороны;
  • ослабить стопорный винт втулки;
  • вращать ключом ось вправо или влево;
  • закрутить стопорный винт втулки для фиксации регулировки.
  • Нижняя часть втулки (рамная часть) также выполнена из высокопрочного сплава. В верхней части втулки выполнено отверстие для установки туда еще одной втулки, но уже из антифрикционного пластика. Вращение оси происходит именно во второй втулке. Помимо этого, конструктив пластиковой втулки обеспечивает установку ее в «нулевое» положение регулировки.

    В нижней части металлической втулки выполнено резьбовое отверстие, в которое вкручена гайка из нержавеющей стали. Вращение гайки обеспечивает регулировку по вертикали. Заходная часть резьбового отверстия имеет форму шестигранника. Поворачивая ключом втулку вправо или влево, осуществляется регулировка прижима.

    Таким образом, чтобы выполнить регулировки, необходимо:

  • снять декоративную крышку;
  • снять внешнюю крышку, предварительно выкрутив винт с обратной стороны;
  • для регулировки по высоте вращать внутреннюю гайку;
  • для регулировки на прижим вращать собственно нижнюю втулку.
  • Обе регулировки плавные, а не дискретные. Для выполнения регулировок понадобятся следующие шестигранные ключи: №3, №4, №6, №10.
    Конструктив петель: двух- и трехсекционные. Варианты креплений: 1) посредством винтов, дистанцион­ных втулок и закладных пластин; 2) посредством анкерных винтов. Изготавливаются винты 2 типоразмеров — 50 и 60 мм. В проекте Loira+ была реализована новая закладная из стали, рассчитанная на рамную часть трехсекционной петли. В пластиковой обойме расположены сразу 2 пластины.
