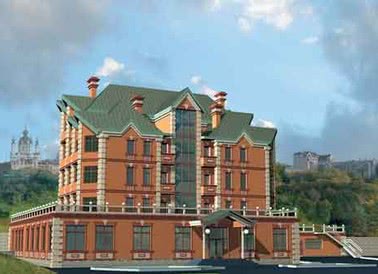

Отель на 27 мест по ул. Дегтярной, 12 в г. Киеве
Архитектурный факультет. Кафедра архитектирования гражданских зданий и строений. Группа АБС-52.
Научные руководители проекта: Ежов С. В., Наймушина И. Р.
|
Данный проект отеля располагается в районе Киева Гончары-Кожемяки.
Этот район является исторической зоной 1 категории, и в данный момент
там заканчивается его застройка. |
 |
План третьего этажа
Рекомендации компании ООО “Еврофасад”
Данный объект можно разделить на несколько функциональных зон, каждая из которых требует индивидуального подхода.
Для остекления проектного здания были выделены следующие зоны:
1. Фасадное остекление;
2. Наружные дверные и оконные блоки;
3. Внутренние перегородки.
Компания ООО “Еврофасад” для остекления объекта предлагает использовать системы алюминиевых профилей Fenis.
1. Фасадное остекление
Для исполнения фасадной части проекта (участок 1а) предлагается стоечно-ригельная
система “Mirror”.
Благодаря своим конструктивным возможностям, эта система используется
при остеклении объектов любого уровня сложности. Широкий ассортимент основных
и дополнительных профилей, а также комплектующих к ним позволяют качественно
выполнить все конструктивные решения по проекту (рис. 1, 2, 3).
 Рис. 1. |
 Рис. 2. |
 Рис. 3. |
 |
||
|
Некоторые преимущества стоечно-ригельной системы “Mirror”: |
Для достижения эффекта “сплошного стекла” предлагается система структурного
и полуструктурного остекления (участок 1б).
Герметичность такой конструкции обеспечивается за счет применения тройного
контура уплотнения. Система также обладает хорошими теплоизолирующими
качествами за счет применения стеклопакетов, изготовленных в виде кассет
(стеклопакет + рамка из алюминиевого термо-профиля). Каждая такая кассета
при установке соответствующей фурнитуры может выступать в качестве створки
наружного открывания. Применение подобных систем особенно актуально в
фасадных конструкциях с большим количеством открывающихся створок. В случае
полуструктурного остекления за счет применения черных видимых алюминиевых
составляющих в совокупности с ЕПДМ уплотнителем того же цвета достигается
эффект структурного остекления, а стоимость подобного фасада сравнима
со стоимостью простого ленточного остекления (рис. 6, 7).
Выделить горизонтальные и вертикальные линии
разбивки помогут специальные внешние накладные профили
|
 Рис. 4. |
 Рис. 5. |
2. Наружные дверные и оконные блоки
Для изготовления наружных оконных и дверных блоков предлагается применение
систем профилей Fenis “PA 70’S” (участок
2а).
Характеристики системы Fenis “PA 70’S”:
|
Для исполнения раздвижных балконных блоков (участок 2б) можно применить
слайдинговую термоизолированную систему РА-80.
Бесшумность работы РА-80 обеспечивается за счет избежания прямого контакта
алюминиевых частей конструкции друг с другом, а также применения в конструкции
роликов, — подшипников, покрытых высокостойкой пластмассой. Дополнительную
жесткость изделию придают ручки изящной формы, установленные по всей высоте
створок (оригинальная разработка специалистов концерна HYDRO ALUMINIUM
SYSTEM, Италия). Влагоудаление происходит за счет использования специальных
профилей в совокупности с продуманной системой дренажа (рис. 8, 9).
 |
|
 Рис. 8. |
 Рис. 9. |
3. Внутренние перегородки
Для исполнения входных групп, которые предусматривают большой поток людей,
целесообразно использовать автоматические раздвижные либо маятниковые
конструкции. Здесь предлагается система Fenis “S 6000”.
Она также применима для изготовления внутренних перегородок, а большой
выбор профилей и адаптеров позволяет изготавливать конструкции различной
сложности с любыми вариантами открывания створок (рис. 10, 11).
Рис. 10.
Рис. 11.
