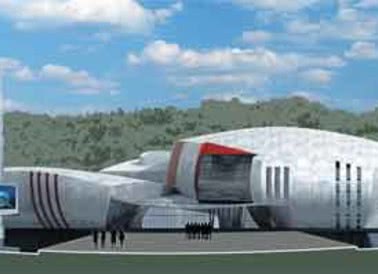

Для облицовки здания можно применить кассеты, изготовленные из огнестойких композитных листов фирмы «Alufas», г. Днепропетровск.
Из систем навески кассет можно порекомендовать «U-kon» фирмы «Юкон Инжиниринг», г. Нижний Новгород, Россия. Для изоляции стен в проектном задании заложен базальтовый утеплитель «PAROC», это один из лучших изолирующих материалов.
В качестве пароизоляции и ветробарьера можно выбрать пленки фирмы «Lenko».

Для ограждающих светопрозрачных конструкций первого этажа можно применить обычную стоечно-ригельную систему, на рынке Украины они представлены фирмами: «Fenis» (Турция), «Sial», «Realit», «Tatprofil», «AGS» (Россия), «Talisman», «Зенит» (Украина), «Balkan», «Alumil», «Profilco» (Греция), «Metalplast» (Польша).

Для витражей второго этажа ресторана и до крыши атриума можно применить системы со стойками из прозрачного многослойного стекла. Такие системы предлагают фирмы «Pilkington» (Англия), «Schuco» (Германия), «Reynaers» (Бельгия), Lilli (Италия), Sakura Glass (Украина).

Для остекления крыши атриума рациональнее использовать стальные опорные балки, на которые ляжет облегченная алюминиевая система «по металлу», такие системы поставляют фирмы «Schuco» (Германия), «Reynaers» (Бельгия).

• Share

Для вертикального остекления в проекте заложены стекла с зеркальным отражением, это могут быть стеклопакеты со стеклами «Stopray GALAXY 40/21» фирмы «Glaverbel», «Ipasol Neutral 50/25» фирмы «Interpain». Это прозрачные и тонированные стекла типа SUN/SELECT с современными многофункциональными покрытиями, благодаря которым соотношение LT/SF стеклопакетов может достигать 2. Это стеклопакеты нового поколения, которые наилучшим образом подходят для зданий жилого и общественного назначения для дозированной инсоляции и комфорта обитателей.

Для стеклопакетов крыши желательно применять стеклопакеты с электроподогревом либо двукамерные с нижним ламинированным стеклом или триплексом.

В целом проект реально осуществим в настоящее время с помощью серийно выпускаемых материалов, систем и компонентов.

Виктор Нестеров,
ГК АСК OOO «Техно Строй»

Рассмотрим проект гостиницы на 50 номеров в г. Белая Церковь только с точки зрения реализации наружного остекления.
В целом все прозрачные формы этого здания либо плоскости, либо цилиндрические поверхности с линейными образующими, разворачиваемые в плоскость и аппроксимируемые плоскими поверхностями. Это можно реализовать элементами серийных алюминиевых фасадных систем.
Фасадная система представляет собой набор вертикальных (стоек) и горизонтальных (ригелей) балок, соединенных между собой механическим способом. В проем на эти стойки и ригели устанавливается прозрачный элемент — стеклопакет. Весь каркас фасадной системы крепится к зданию и передает на него собственный вес (стоек, ригелей, стеклопакетов, крепежа) и внешние ветровые и снеговые нагрузки.
Каждая система имеет свои конструктивные особенности, например, способ крепления к перекрытию, длину заготовки, момент инерции, форму сечения. Эти особенности накладывают на конструкцию несущего каркаса здания определенные требования.
Основной изюминкой проекта является светопрозрачный атриум, который снаружи практически не виден, но будет играть основную роль в интерьере и экстерьере. От качества этого элемента будут зависеть и внешний вид, и микроклимат.
Такие наклонные элементы должны быть рассчитаны с учетом силы веса, от снеговых и ветровых действующих нагрузок. И судя по площади данного атриума, становится ясно, что только средствами фасадной системы обойтись не удастся. Механические свойства стоек и ригелей не позволят реализовать данную задумку. Необходим стальной каркас — жесткое основание под алюминиевый каркас. Причем не только исходя из прочностных свойств, но и с точки зрения требований пожарной безопасности и огнестойкости. Конструкция должна в случае пожара дать возможность эвакуировать людей. В плоскость атриума должны быть интегрированы открывающиеся окна для дымоудаления. Механизмы открывания этих окон могут быть введены в противопожарную систему и приводиться в действие по команде автоматики.
Наиболее подходящей для этого атриума видится система MB-SR50EI. Кроме традиционных возможностей, эта система обеспечивает огнестойкость до 60 мин. (EI15, EI30, EI45, EI60 в соответствии с нормами PN-EN 13501-2).
Конструкции, собранные из этой системы, имеют высокие коэффициенты сопротивления теплопередаче, удовлетворяющие всем нормам, принятым в Украине. Ширина стоек и ригелей в свету — 50 мм. Основные профили и комплектующие унифицированы с традиционной системой MB-SR50.
С точки зрения реализации удачно спроектирован большой вертикальный витраж, за которым размещается внутреннее пространство гостиницы. Схема витража проста. Плоский массив с частым делением на «клетки» остекления просто реализуется и монтируется. Однако для крепления его в огромном проеме необходимо установить разгрузочные балки, которые воспримут весовую и ветровую нагрузку. Неширокий шаг стоек позволит выбрать небольшой типоразмер стоек с минимальными моментами инерции, но над внешним видом конструкции с учетом этих балок еще предстоит поработать.
Для создания комфортных условий и снижения затрат на принудительную вентиляцию желательно применить стеклопакеты, внутреннее стекло которых имеет энергосберегающее напыление.
Особое внимание при проектировании следует обратить на конструкцию примыканий витража к навесному фасаду. Конструкция должна допускать взаимное перемещение фасадов при тепловом расширении, быть герметичной, технологичной в изготовлении и монтаже.
Для изготовления витража идеально подходит система MB-SR50 или MB?SR50HI. Все узлы этой системы разрабатывались для изготовления витражей именно этого типа. Эта система неоднократно применялась при строительстве объектов подобного типа и хорошо себя зарекомендовала. Изделия, собранные из этой системы, хорошо защищают от шума и других внешних воздействий и соответствуют ДБН В.2.6-31:2006, «Тепловая изоляция строений».
Используя простой набор профилей, можно создавать различные формы. Благодаря применению различного типа маскирующих планок можно создавать различный внешний вид. В данном случае для подчеркивания структуры вентилируемых фасадов хорошо будут смотреться классические прямоугольные маскирующие планки.
Дооснастив обычную стойку внутренним угловым адаптером, получим систему для изготовления остекления ресторана. Этим достигается унификация применяемых систем и единого внешнего вида. Большая цветовая гамма, в которой поставляются основные профили, поможет подобрать цвет, гармонирующий с природным камнем облицовки.

• Share

Центральный вход в гостиницу желательно выполнить из алюминиевых оконно-дверных систем с терморазрывом. Для этого подойдет система MB-60. Внутренние тамбурные двери можно изготовить из простых «холодных» систем без термоизолятора, например, MB-45. При незначительном удорожании это позволит выдержать единую цветовую гамму и единый стиль оформления центрального фасада. Ширина прохода при полностью открытой створке должна составлять не менее 960 мм, для свободного проезда коляски и инвалидного кресла. Порог должен иметь высоту не более 3 мм или отсутствовать совсем.
В эти системы при необходимости легко устанавливаются электроприводы створок для автоматического открывания. Можно выбрать и раздвижной, и распашной вариант открывания. Это существенно упростит вход в гостиницу лицам, передвигающимся на колясках.
На мой взгляд, предложенное здание хорошо проработано с точки зрения возможности применения современных фасадных систем остекления. Все формы просты. Отсутствуют сложно выполнимые поверхности. Рационально подобраны размеры разбивки витражей, что уменьшит стоимость комплектующих для фасадных систем и стеклопакетов.
При рабочем проектировании необходимо рассмотреть более подробно вопросы крепления витражей и атриума к зданию, примыкания к вентилируемым фасадам, отвода ливневой воды с поверхности атриума.
Для обслуживания, чистки от грязи, мойки наружной поверхности нужно предусмотреть выходы на наружную поверхность и предусмотреть толщину стекла, достаточную для безопасного передвижения, или специальные ходовые мостики.
В целом же остекление по данному проекту реализуемо серийными системами и не вызовет трудностей.

Михаил Токарев,
технический директор
ДП «Алюпроф-Украина»

Рекомендации от Алюмил-Украина ЛТД

Внимательно изучив предложенный к рассмотрению проект Гостиницы на 50 номеров (г. Белая Церковь на перекрестке улицы Леся Курбаса и переулка Клубного), фирма Алюмил-Украина ЛТД рекомендует применить для наружного остекления, защиты от солнечного излучения и в качестве ограждающих конструкций системы алюминиевых профилей.

Условно можно зонировать здание по типу применяемых алюминиевых систем и профилей и выделить:
1. Витражи как вертикальные свето­про­зрачные ограждающие конструкции.
2. Оконно-дверные блоки в номерах, входные группы главных и дворовых фасадов здания и отдельные оконно-дверные блоки.
3. Остекление несущей конструкции крыш и купола.
4. Внутренние перегородки здания, встроенные двери и отдельно стоящие внутренние двери.
5. Ресторан и рекреационные помещения, где предусмотрено открывание больших проемов светопрозрачных элементов фасада.
6. Наружные и внутренние ограждения светопрозрачных конструкций в виде дистанций и устройство перил для балконов и лестниц.
7. Навесные вентилируемые фасады.
8. Горизонтальные солнцезащитные плоскости перголы и вертикальные — жалюзи, регулируемые и нерегулируемые.

1. Витражи как вертикальные светопро­зрачные ограждающие конструкции
Исходя из данного проектного решения, мы рекомендуем выполнить заполнение плоских больших светопрозрачных проемов с видимыми наружными элементами с применением классической стоечно-ригельной системы М6 Solar Standard Alutherm.
Данная система — это цельно стеклянный фасад с видимыми наружными элементами шириной 55 мм. Полиамидный термомост шириной 24 мм обеспечивает сопротивление теплопередаче системы по категории GROUP 2.1 (DIN 4108). Наличие в системе широкого ряда типоразмеров стоек и ригелей позволяет реализовывать проекты фасадов с желаемой разбивкой по секциям. Различные комбинации с уплотнителями, штапиками и расширителями темомоста дают возможность устанавливать фасадные заполнения толщиной от 6 до 52 мм. К фасадной системе М6 Solar Standard Alutherm подходят любые виды фурнитуры для открывания и запирания окон и дверей. Большое разнообразие видимых наружных элементов фасада позволяет архитектору его индивидуализировать.
Заполнение радиусных больших светопрозрачных проемов со сплошным остеклением без видимых наружных элементов рекомендуем выполнить из теплой фасадной системы структурного остекления М4Т Solar Structural Thermo. В данной системе обеспечивается нежесткое соединение заполняющих элементов (структурных панелей) с несущим каркасом, что делает фасад максимально устойчивым к воздействию ветровых и сейсмических нагрузок. Структурные панели в системе М4Т изготавливаются путем приклеивания стекла или стеклопакета к створке панели при помощи структурного силикона. При этом предусмотрена механическая поддержка стеклопакета, что обеспечивает повышенную безопасность остекления М4Т.
Наличие нескольких типов структурных створок позволяет применять как фасадное стекло, так и стеклопакет до 32 мм толщиной. Все створки структурной панели М4Т имеют полиамидный термомост шириной 14 мм, что обеспечивает повышенную теплозащиту этой системы. Данная фасадная система вызывает повышенный интерес со стороны архитекторов и проектировщиков тем, что она зрительно создает эффект кристаллической зеркальной цельностеклянной стены фасада.

• Share

• Share

2. Оконно-дверные блоки в номерах, входные группы на главных и дворовых фасадах здания и другие окна и двери
Оконно-дверные блоки в номерах мы рекомендуем изготовить с помощью дерево-алюминиевой системы М23000 Forestal. Cистема привлекательна как для переработчиков, так и для архитекторов и дизайнеров.
Система устроена таким образом, что деревянные накладки полностью скрывают алюминиевые несущие профили изнутри. Они устанавливаются и фиксируются с помощью пластиковых соединителей, которые обеспечивают постоянный зазор до 5 мм между накладкой и алюминиевым профилем, что увеличивает термоизоляцию и препятствует контакту дерева и алюминия. Рама системы может иметь специальное усиление в наружной ее части, что делает конструкцию противовзломной.
Наличие широкой номенклатуры профилей в системе позволяет создавать все типы поворотно-откидных оконно-дверных конструкций, а также все типы раздвижных конструкций.

Share М23000 Forestal Основа системы — рама 108 мм и створка 88 мм. Толщина деревянной накладки — 20 мм на раме и на створке. Теплоизоляция системы — за счет полиамидного термомоста, армированного стекловолокном. Ширина термомоста — 24 мм в рамах и 20 мм в створках. Уплотнение — с использованием специальной системы «Aluseal» — трехконтурной системы уплотнения с использованием многокамерного уплотнителя среднего контура. Основное отличие этой системы от уже известных дерево-алюминиевых систем состоит в том, что несущие профили системы являются алюминиевыми, а накладки, которые устанавливаются внутри помещения — деревянными. Это обстоятельство благоприятно влияет на технические характеристики изделия, его долговечность и несущую способность.

Входные двери на главных и дворовых фасадах, отдельные окна и двери мы рекомендуем изготовить из оконно-дверной системы М11500 Alutherm Super Plus — престижной теплой оконно-дверной системы фирмы Alumil категории GROUP 1.0 по DIN52619-3. Оконные, дверные и витражные изделия, изготовленные из элементов данной системы, отвечают всем тепло-техническим требованиям и применимы во всех климатических зонах Украины. Базовая глубина системы М11500 – 76,5 мм. Все профили системы имеют полиамидный термомост шириной 38 мм.
В традиционной для Alumil тройной системе уплотнений окон средний уплотнитель имеет три камеры и стыкуется на углах формованными уголками из EPDM, что делает систему более технологичной. Штапик с уплотнителем исключает его промерзание даже при самых низких для Украины температурах.
В настоящее время в системе имеется три основных варианта дизайна профиля: «Flat» (прямой), «Round» (радиусный), «Classic» (классический с изломом или с внутренним радиусом).
Кроме этого, для каждого из вариантов дизайна профиля существуют модификации оконной створки с фурнитурным пазом под металлопластиковую фурнитуру.
Для изготовления тамбурных дверей входных групп главных и дворовых фасадов мы рекомендуем использовать оконно-дверную систему М15000 Prestige.
Название этой системы само говорит за себя — это престижная оконо-дверная система, расчитанная на взыскательного покупателя, которому важны качество, дизайн и внешний вид. Базовая ширина профиля — 50 мм. Толщина заполнения от 4 до 37 мм. В системе может быть установлена фурнитура двух типов: для алюминиевых и для металлопластиковых окон.
Для обеспечения надежной изоляции примыкания створки к раме в системе предусмотрены три контура уплотнений. Высокая влагостойкость и герметичность достигнута благодаря запатентованной системе «ALUSEAL».
Широкий набор профилей системы М15000 Prestige позволяет изготавливать конструкции разнообразных конфигураций.

• Share

• Share

3. Остекление конструкции крыш и купола
Для куполов мы рекомендуем использовать специально разработанную для изготовления крыш систему М10800 Skylight Alutherm.
Эта стоечно-ригельная система имеет в наличии профили, обеспечивающие отвод влаги и дополнительную защиту соединений конструкции от попадания воды и снега. В состав системы включены специальные соединители, разработанные для удобства монтажа купольных конструкций, характерных для современных зданий и сооружений. Система М10800 является оптимальным решением для таких типов остекления. М10800 располагает поворотными стойками с наружными и внутренними углами поворотов 90-135° и с изменяемым углом, что позволяет реализовывать нестандартные углы поворотов. В состав крышной системы входит также интегрированный отвод конденсата и вентиляция стоек и ригелей. Система водоотвода имеет пять уровней. Сам водоотвод выполнен в виде каскада и проходит от конька до водосточного желоба или основания.
М10800 Sky Light Alutherm позволяет встраивать в нее различную запирающую арматуру, чтобы изготавливать арочные и мансардные окна, распашные двери, качающиеся двери, складывающиеся окна и двери, раздвижные окна и двери и пр.

• Share

4. Внутренние перегородки здания, встроенные и отдельные внутренние двери
Для организации внутреннего пространства здания мы рекомендуем использовать систему офисных перегородок Р100 Office. Эта система предназначена для создания высоких (во всю высоту помещения) и низких (барьерных) внутренних перегородок и является хорошей альтернативой гипсокартонным системам при строительстве и перепланировке офисных, административных и спортивно-рекреацион­ных помещений.
Базовая глубина системы — 70 мм. В качестве заполняющих элементов может использоваться одно или два стекла либо непрозрачные панели типа МДФ толщиной до 14 мм. Система обеспечивает звукоизоляцию 48 ?Б.
Набор дополнительных профилей делает эту систему универсальной и достаточно гибкой. Специальный аншлаговый профиль дает возможность устанавливать в офисные перегородки двери различных типов — алюминиевые со стеклом, стеклопакетом, типа Interno и др. Поворотные профили Р100 обеспечивают все необходимые углы поворотов, примыканий, пересечений и соединений этой системы. Расширительный профиль предусматривает возможность «прятать» провода электрических и телефонных коммуникаций внутри перегородки, а выводить их — в любом удобном месте.
Технология сборки перегородок системы Р100 предельно проста. Все заготовки основных несущих элементов режутся под углом 90°. Сборка и соединение элементов производится прямо на месте угловыми соединениями.

• Share

Для заполнения внутренних дверных проемов мы рекомендуем использовать коллекцию внутренних дверей с комбинированием деревянного полотна и алюминиевой коробки Interior Doors, которая подходит для классических и современных архитекурных решений.
Двери изготавливаются из высококачественных древесноволокнистых плит МДФ средней плотности. Это экологически чистый материал, который превосходит дерево по влагостойкости и механическим характеристикам. Двери покрываются шпоном благородных пород натурального дерева — дуб, орех, черешня, розовое дерево, корень розового дерева, танганика — с матовым или глянцевым эффектом, а также ламинатом.
Дверные полотна и алюминиевые коробки могут окрашиваться в различные цвета по шкале RAL. Торец дверной панели закругленной формы, а толщина полотна составляет 40 мм. В двери возможна установка любого замка заказчика, а также кодовых замков. В системах алюминиевых коробок используется несколько типов профилей, что позволяет встраивать двери в проемы разной толщины. При этом монтаж двери достаточно легок и прост.

• Share

5. Ресторан и рекреационные помещения
Рекреационные помещения служат для отдыха, восстановления и реабилитации. С учетом этого мы рекомендуем использовать систему М19800 Accordion Alutherm, основным достоинством которой является то, что складывающаяся конструкция может иметь неограниченный размер открывания проема по ширине. Обычно эту систему применяют там, где необходимо в определенное время открыть довольно широкий проем.
Система является верхнеподвесной, это значит, что весь вес створки удерживают ролики на верхней направляющей. Нижняя направляющая удерживает створки в вертикальном положении и уплотняет двери в закрытом положении.

Share М19800 Accordion Alutherm Глубина створки — 50 мм. Специально разработанные ролики выдерживают вес до 125 кг. Уплотнение осуществляется при помощи двух контуров EPDM уплотнений. Низкий порог обеспечивает беспрепятственный проход или проезд. Система может иметь неограниченное количество складывающихся элементов. Заполнение — стекло или стеклопакет толщиной до 32  мм. М19800 Accordion Alutherm — это теплая система с термомостом 18 мм. Особенность системы — относительно невысокая цена материалов и комплектующих, сборка изделий не требует больших затрат времени и достаточно проста.

6. Наружные и внутренние ограждения из светопрозрачных конструкций
Для создания внутреннего ограждения витражей и устройства перил для балконов и лестниц мы рекомендуем использовать систему перил М8000 Railings. Эта система представляет собой интересную разработку, позволяющую архитекторам реализовать свои проекты с максимальной выразительностью и индивидуализацией, что принципиально важно при работе с каждым клиентом.
Достоинствами данной системы являются разнообразные возможности для дизайнерского оформления объектов, исключительная гибкость проектных решений, преимущества алюминия как строительного и отделочного материала. Все элементы системы отличаются элегантным и стильным дизайном. Система перил изготавливается из первичного высококачественного алюминия, болтовые соединения и крепеж — из нержавеющей стали. Алюминиевые профили окрашиваются во все цвета шкалы RAL или анодируются.
Устойчивая стойка одновременно является направляющей для узлов крепления и несущим элементом поручней ограждающей конструкции. В стойки перил заводятся закладные элементы, к которым крепятся поручни. Сами поручни крепятся к стене при помощи консольных закладных. Вставки перил фиксируются горизонтальными направляющими системы, прикрепленными к стойкам. Заполнения перил могут быть самыми разнообразными: от алюминиевых прутьев и безопасного стекла до разноцветных композитных плит. Перила могут крепиться к полу вертикально либо с торца балконной плиты или лестничного марша.

• Share

7. Навесные вентилируемые фасады
Мы рекомендуем использовать в отделке фасада современный композитный материал, прекрасно гармонирующий с окружающей средой, J-Bond — Aluminium Composite Panels.
Это алюминиево-пластиковые композитные листы, состоящие из двух алюминиевых листов толщиной до 1 мм, соединенные между собой специальной прослойкой из композитного материала. Суммарная толщина листа может составлять от 3 до 6 мм.
Основная отличительная особенность таких листов — легкость и одновременно высокая прочность, жесткость, ровность и гладкость поверхности, высокие тепло-, звукоизолирующие свойства, простота обработки, устойчивость к неблагоприятным погодным условиям.
Следует также отметить, что одной из отличительных особенностей таких панелей является возможность придавать изделиям из J-Bond самые разно­образные формы. Этот материал можно гнуть, сверлить, фрезеровать, резать, клеить и т.д.
Для производства комбинированных листов J-Bond компания Alumil применяет только высококачественный алюминиевый сплав и пластиковый материал. Завод производит листы с максимальной адгезией между пластинами. Поверхность такого листа прекрасно подготовлена под покраску, нанесение самоклеящихся пленок, печать. Кроме того, листы J-Bond могут быть окрашены в любой цвет по шкале RAL.

• Share

8. Горизонтальные солнцезащитные плоскости перголы и вертикальные — жалюзи, регулируемые и нерегулируемые
Для изготовления горизонтальных плоскостей защиты фасадов и помещений здания от чрезмерного солнечного излучения мы рекомендуем применять наружные фасадные жалюзи М5600 Solar Protection.
Ламели собираются из нескольких экструдированных профилей, их ширина может колебаться от 100 до 800 мм. Все профили могут окрашиваться во все цвета шкалы RAL.
Система М5600 Solar Protection позволяет изготавливать подвижные ламели и ламели с фиксированным положением для горизонтальной и вертикальной солнцезащиты. Подвижные жалюзи могут иметь различные варианты приводов — от ручного управления до автоматического, действующего в зависимости от положения солнца и наличия облачности. Также на таких панелях можно устанавливать солнечные батареи которые способствуют заметному уменьшению энергозатрат при эксплуатации зданий.

• Share

Олег Витковский,
технический директор
Алюмил-Украина ЛТД
