Профильные системы Alumil в Украине

2 541

Alumil Milonas S.A. — самый большой холдинг алюминиевой экструзии в Греции и один из наиболее больших аккредитованных поставщиков алюминиевых систем для архитектурного строительства в Европе.

M3T Solar Semi Structural Alutherm — современная фасадная система полуструктурного остекления. Система обеспечивает нежесткое соединение заполняющих элементов (“полуструктурных панелей”) с несущим каркасом, что делает фасад максимально устойчивым к воздействию ветровых и сейсмических нагрузок. Узел примыкания ригеля к стойке сконструирован в системе М3Т таким образом, что кроме надежного крепления и удобного монтажа он также обеспечивает компенсацию температурных деформаций в горизонтальной оси фасадной стены.

Мощные стойки и ригели, имеющиеся в системе, позволяют применять ее для проектирования высотных зданий, подверженных большим ветровым нагрузкам.
Структурные панели системы разработаны так, что створочный профиль панели небольшим карнизом охватывает стеклопакет или стекло по периметру и этим обеспечивает надежную и стабильную фиксацию. В системе имеется несколько типов створочных профилей: под стекло 6 мм и под стеклопакет 22 или 29 мм. Створочный профиль оснащен полиамидным термомостом шириной 14 мм. Открывающиеся структурные панели имеют такой же наружный дизайн, как и глухие, что обеспечивает однородный вид фасада снаружи.

Защита от атмосферных воздействий реализуется тремя контурами EPDM-уплотнителей и интеллектуальной дренажной системой, обеспечивающей отвод конденсата.
Широкое разнообразие профилей системы М3Т Solar Semi Structural Alutherm, а также полная детализация конструктивных решений позволяют проектировать в этой системе самые разнообразные архитектурные объекты.

Hotel Rixos 5*, г. Трускавец.
Применение систем M3T и S300 Deluxe Alutherm.

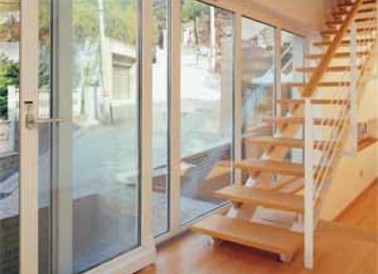

S 400 Premier Alutherm — современная слайдинговая термосистема. В этой системе используется створка глубиной 45 мм, что позволяет устанавливать в конструкцию стеклопакет до 28 мм толщиной. Ширина полиамидного моста составляет 20 мм в раме и 16 мм в створке.

Система имеет стильный и продуманный дизайн, что позволяет ей легко вписываться в любой интерьер. Рама этой системы может иметь две или три направляющих. Специальная разработка компании Alumil — створка с ручкой. Ручка выполнена на всю высоту створки, что увеличивает жесткость конструкции и придает системе оригинальный вид.
Полиамидные ролики, выдерживающие повышенные нагрузки створок, ездят по направляющим вставкам из нержавеющей стали, что положительно сказывается на долговечности работы конструкции и ее несущей способности.

M23000 Forestal — дерево-алюминиевая система, являющаяся одной из последних разработок научно-исследовательского центра компании Alumil Milonas S.A.

Основа системы — рама 108 мм и створка 88 мм. Толщина деревянной накладки — 20 мм на раме и на створке.
Теплоизоляция системы обеспечивается за счет полиамидного термомоста, армированного стекловолокном. Ширина термомоста составляет 24 мм в рамах и 20 мм в створках. Уплотнение представляет собой трехконтурную систему уплотнения с использованием многокамерного уплотнителя среднего контура “Aluseal”.
Основное отличие системы от уже известных дерево-алюминиевых систем состоит в том, что несущие профили системы являются алюминиевыми, а накладки, которые устанавливаются внутри помещения — деревянными.

Система устроена таким образом, что деревянные накладки полностью скрывают алюминиевые несущие профили изнутри. Деревянные накладки устанавливаются и фиксируются с помощью пластиковых соединителей, которые обеспечивают постоянный зазор до 5 мм между накладкой и алюминиевым профилем, что увеличивает термоизоляцию и препятствует контакту дерева и алюминия. Рама системы имеет специальное усиление, что делает конструкцию более безопасной в плане взлома.
Наличие широкой номенклатуры профилей в системе позволяет создавать все типы поворотно-откидных оконно-дверных конструкций, а также все типы раздвижных конструкций.

Технические характеристики системы M23000 Forestal:

Глубина створки: 88 мм (толщина деревянной накладки: 20 мм)

Глубина рамы: 108 мм (толщина деревянной накладки: 20 мм)

Полиамидный термомост PA 6.6, армированный стекловолокном шириной 20 мм в створках и 24 мм в рамах

Система EPDM-уплотнителей с многокамерным средним уплотнителем “Aluseal”

Стальной механизм Roto: 13 мм (Class WK3)

Толщина заполнения: до 32 мм и вес до 130 кг (на створку)

Поддержка всех типов поворотно-откидных окон, дверей и раздвижных конструкций

Коэффициент теплопередачи:

R = 1,4 Вт/м2K (DIN 52619-3)

Специальный внутренний профиль разработан таким образом, чтобы скрыть алюминий изнутри, спрятав его за деревянными накладками

Система имеет специальный защитный механизм, расположенный в районе контура внутреннего уплотнения

Деревянные накладки крепятся на профили при помощи пластиковых соединителей, обеспечивающих зазор 5 мм, что увеличивает термоизоляцию и препятствует контакту дерева и конденсата

M11500 Alutherm Super Plus — наиболее технологически передовая оконно-дверная система c высокой степенью термоизоляции. Эта система имеет европейские сертификаты высокого класса по термо-, звуко-, влаго- и воздухонепроницаемости (Group C, по классификации Ift Rosenheim). Согласно сертификата ift Rosenheim 402 23914/1 от 09-mar-2001 коэффициент теплопроводности составляет UR = 1,9 Вт/(м2K).

Система предназначена для создания всех типов оконно-дверных а также витражных конструкций.
Профили системы имеют П-образный термомост (рама — 38 мм, створка — 34 мм, материал — полиамид, армированный стекловолокном).
В традиционной для Alumil тройной системе уплотнения окон, средний уплотнитель — многокамерный и стыкуется на углах посредством формованных уголков EPDM, что упрощает установку и улучшает изоляцию. Конструкция штапика предусматривает установку дополнительного уплотнителя, что исключает промерзание окон в области штапика даже при достаточно низких температурах.
В системе M11500 Alutherm Super Plus существует несколько вариантов дизайна профиля: “Flat” (прямой), “Round” (закругленный) и “Classic” (классический, с изломом либо внешним радиусом).

Система M11500 Alutherm Super Plus обладает следующими особенностями:

Глубина системы — 76,5 мм — придает системе высокую жесткость.

Полиамидный термомост (34 и 38 мм) создает улучшенную термоизоляцию (Group 1.0, по классификации ift Rosenheim).

Заполнение: от 24 мм до 64 мм.

Hotel Riviera 5* на Подоле.
Применение системы Alumil M11500 Alutherm Super Plus

M6 Solar Standard Alutherm — это система, предназначенная для создания классического стоечно-ригельного фасада, с видимыми наружными крышками шириной 55 мм. Полиамидный термомост шириной 24 мм обеспечивает теплоизоляцию системы по категории GROUP 2.1 (DIN 4108).
Наличие в системе стоек и ригелей больших типоразмеров позволяет проектировать фасады с крупной разбивкой. Комбинирование уплотнителей, штапиков и расширителей термомоста дает возможность устанавливать в фасад заполняющие элементы толщиной от 6 до 52 мм.
В системе М6 разработан специальный тип открывающихся окон. Это, так называемые “скрытые” окна, коробка и створка которых не видимы снаружи. Узел крепления ригеля к стойке обеспечивает простую технологию сборки фасада.

Торгово-развлекательный центр “Вавилон”, г. Днепропетровск. Применение системы M6.

M11000 Alutherm Plus — это развитая теплая оконно-дверная система Alumil, относящаяся к категории GROUP 2.1 согласно DIN 4108. Оконные, витражные и дверные конструкции, изготовленные в этой системе, отвечают теплотехническим нормам климатических зон Украины. Базовая глубина системы М11000 — 62,5 мм.
Все профили системы имеют П-образный термомост (рама — 24 мм, створка — 20 мм, материал — полиамид), что придает им дополнительную жесткость и надежность.

Share “Edinburgh Tower”, Ялта. Применение системы M11000.	Сборка угловых соединений может производится как методом запрессовки, так и способом механической сборки с помощью специальных угловых соединителей.
	Share

В традиционной для Alumil тройной системе уплотнения окон, средний уплотнитель — многокамерный и стыкуется на углах посредством формованных уголков EPDM, что упрощает установку и улучшает изоляцию. Конструкция штапика предусматривает установку дополнительного уплотнителя, что исключает промерзание окон в области штапика при достаточно низких температурах.
На сегодняшний день в системе можно выделить 3 варианта дизайна профиля: “Flat” (прямой), “Round” (закругленный), “Classic” (классический, с изломом либо внешним радиусом) и работа в этом направлении продолжается. Кроме этого, для каждого варианта дизайна существуют модификации оконной створки с фурнитурным пазом под металлопластиковую фурнитуру.
Благодаря хорошим техническим и эксплуатационным характеристикам, а также сравнительно невысокой для систем такого класса цене, М11000 Alutherm Plus пользуется спросом в Украине и странах Восточной и Западной Европы.
