Рекомендации от фирмы «Алюмил-Украина ЛТД»

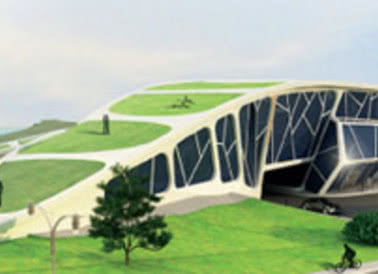

Для реализации остекления по проекту гостиницы на 50 номеров (г. Белая Церковь, Киевская обл., ул. Ярослава Мудрого) специалисты фирмы «Алюмил-Украина ЛТД» рекомендуют применить системы алюминиевых профилей для наружного остекления, защиты от солнечного излучения и профильных систем ограждений.

Здание по проекту разделено на ряд зон применения алюминиевых систем и профилей:

1. Витражи как вертикальные светопрозрачные ограждающие конструкции.
2. Оконно-дверные блоки в номерах, входные группы на главных и тыльных фасадах здания, а также отдельно стоящие окна и двери.
3. Внутренние перегородки здания, двери, встроенные в них, и отдельно стоящие внутренние двери.
4. Ресторан и рекреационные помещения, где предусмотрено открывание больших проемов светопрозрачных элементов фасада.
5. Наружные и внутренние ограждения светопрозрачных конструкций в виде дистанций и устройство перил для балконов и лестниц.
6. Навесные вентилируемые фасады.
7. Горизонтальные плоскости для защиты от солнечного излучения: перголы и жалюзи регулируемые и нерегулируемые.

1. Витражи для вертикальных светопрозрачных ограждающих конструкций

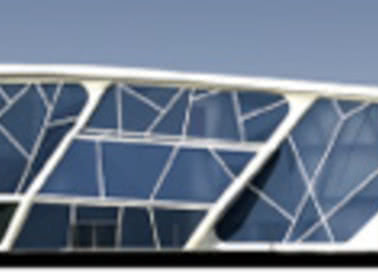

Внешний вид здания диктует, какие системы необходимо применять. Рекомендуется выполнить заполнение плоских больших светопрозрачных проемов с видимыми наружными элементами с помощью классической стоечно-ригельной системы М6 Solar Standard Alutherm.
Данная система — это цельностеклянный фасад с видимыми наружными элементами шириной 55 мм. Полиамидный термомост шириной 24 мм обеспечивает сопротивление теплопередаче системы по категории GROUP 2.1 (DIN 4108). Наличие в системе большого спектра типоразмеров стоек и ригелей позволяет реализовывать проекты фасадов с желаемым делением. Различные комбинации с уплотнителями, штапиками и расширителями термомоста дают возможность устанавливать фасадные заполнения толщиной от 6 до 52 мм. В фасадную систему М6 Solar Standard Alutherm прекрасно адаптируются любые виды открывающихся элементов окон и дверей. Большое количество разнообразных видимых наружных элементов фасада позволяет индивидуализировать его согласно творческому замыслу архитектора.
Заполнение больших светопрозрачных проемов, где имеется сплошное остекление без видимых наружных элементов, рекомендуется выполнить из теплой фасадной системы структурного остекления М4Т Solar Structural Thermo. В данной системе обеспечивается нежесткое соединение заполняющих элементов (структурных панелей) с несущим каркасом, что делает фасад максимально устойчивым к воздействию ветровых и сейсмических нагрузок. Структурные панели в системе М4Т изготавливаются путем приклеивания стекла или стеклопакета к створке панели при помощи конструкционного силикона. При этом предусмотрена механическая поддержка стеклопакета, что обеспечивает повышенную безопасность остекления М4Т.
Наличие нескольких типов структурных створок позволяет применять как фасадное стекло, так и стеклопакет до 32 мм толщиной. Все створки структурной панели М4Т имеют полиамидный термомост шириной 14 мм, что обеспечивает повышенную теплозащиту этой системы.
Остекление, выполненное данной фасадной системой, создает эффект кристаллической, зеркальной, цельностеклянной фасадной стены.

2. Оконно-дверные блоки в номерах, входные группы на главных и тыльных фасадах здания, а также отдельно стоящие окна и двери

Оконно-дверные блоки в номерах рекомендуется изготовить из дерево-алюминиевой системы М23000 Forestal. Основа системы — рама 108 мм и створка 88 мм. Толщина деревянной накладки –20 мм на раме и на створке. Теплоизоляция системы — за счет полиамидного армированного стекловолокном термомоста шириной 24 мм в рамах и 20 мм в створках. Уплотнение — с использованием специальной трехконтурной системы уплотнения «Aluseal» с использованием многокамерного уплотнителя среднего контура.
Основное отличие системы от уже известных дерево-алюминиевых систем состоит в том, что несущие профили системы являются алюминиевыми, а накладки, которые устанавливаются внутри помещения — деревянными. Это обстоятельство благоприятно влияет на технические характеристики изделия, его долговечность и несущую способность.

1. М6 Solar Standard Alutherm
2. М4Т Solar Structural Thermo
3. М23000 Forestal

Система устроена таким образом, что деревянные накладки полностью скрывают алюминиевые несущие профили изнутри. Они устанавливаются и фиксируются с помощью пластиковых соединителей, которые обеспечивают постоянный зазор до 5 мм между накладкой и алюминиевым профилем, что увеличивает термоизоляцию и препятствует контакту дерева и алюминия. Рама системы может иметь специальное усиление в наружной ее части, что делает конструкцию противовзломной.
Наличие широкой номенклатуры профилей в системе позволяет создавать все типы поворотно-откидных оконно-дверных конструкций, а также все типы раздвижных конструкций.
Входные двери на главных и тыльных фасадах, отдельно стоящие окна и двери рекомендуется изготовить из оконно-дверной системы М11500 Alutherm Super Plus — престижной «теплой» оконно-дверной системы категории GROUP 1.0 согласно DIN52619-3. Оконные, дверные и витражные группы данной системы отвечают всем тепло-техническим требованиям и применимы во всех климатических зонах Украины. Базовая глубина системы М11500 — 76,5 мм. Все профили системы имеют полиамидный термомост шириной 38 мм. Система рассчитана на потребителя с высокими потребительскими требованиями.
В традиционной для Alumil тройной системе уплотнений окон средний уплотнитель имеет три камеры и стыкуется на углах посредством формованных уголков EPDM, что делает систему более технологичной. Конструкция штапика предусматривает установку в него уплотнителя, что исключает его промерзание даже при самых низких для Украины температурах.
В настоящее время в системе имеется три основных варианта дизайна профиля: «Flat» (прямой), «Round» (радиусный), «Classic» (классический с изломом или с внутренним радиусом).
Кроме этого, для каждого из вариантов дизайна профиля существуют модификации оконной створки с фурнитурным пазом под металлопластиковую фурнитуру. Для изготовления тамбурных дверей во входных группах главных и тыльных фасадов рекомендуется использовать оконно-дверную систему М15000 Prestige. Название этой системы с широким набором профилей само говорит за себя — это престижная оконно-дверная система, рассчитанная на требовательного покупателя, которому важнее не цена профиля, а качество, дизайн и внешний вид. Базовая ширина профиля 50 мм. Толщина заполнения от 4 до 37 мм. В системе может быть установлена фурнитура для алюминиевых и для металлопластиковых окон. Для обеспечения надежной изоляции примыкания створки к раме в системе предусмотрены три контура уплотнения. Прекрасная влагостойкость и воздухонепроницаемость достигнуты благодаря запатентованной системе «Aluseal».

3. Внутренние перегородки здания, двери, встроенные в них, и отдельно стоящие внутренние двери

Для организации планировки или перепланировки внутреннего пространства здания рекомендуется использование системы офисных перегородок Р100 Office. Эта система предназначена для создания высоких (во всю высоту помещения) и низких (барьерных) внутренних перегородок и является хорошей альтернативой гипсокартонным системам при строительстве и перепланировке офисных, административных и спортивно-рекреационных помещений.
Базовая глубина системы — 70 мм. В качестве заполняющих элементов может использоваться одно или два стекла, либо непрозрачные панели типа МДФ толщиной до 14 мм. Система обеспечивает звукоизоляцию 48 дБ. Набор дополнительных профилей делает эту систему универсальной и достаточно гибкой. Специальный аншлаговый профиль дает возможность устанавливать в офисные перегородки двери различных типов — алюминиевые со стеклом, стеклопакетом, внутренней вставкой и др. Поворотные профили Р100 обеспечивают все необходимые углы поворотов, примыканий, пересечений и соединений этой системы. Расширительный профиль, в котором предусмотрена возможность «прятать» провода электрических и телефонных коммуникаций внутри перегородки, обеспечивает вывод их в любом удобном месте.
Технология сборки перегородок системы Р100 предельно проста. Все заготовки основных несущих элементов режутся под углом 90°. Сборка и соединение элементов производятся прямо на месте угловыми соединениями. Для заполнения внутренних дверных проемов рекомендуется использовать коллекцию внутренних дверей с комбинированием деревянного полотна и алюминиевой коробки Interior Doors. Данные двери обеспечивают множество проектных предложений в классических и современных формах для удовлетворения разнообразных эстетических запросов.
Двери изготавливаются из высококачественных древесноволокнистых плит средней плотности МДФ. Это экологически чистый материал, который превосходит дерево по влагостойкости и механическим характеристикам. Двери с матовым или глянцевым эффектом шпонируются благородными породами натурального дерева (дуб, орех, черешня, розовое дерево, корень розового дерева, танганьика), а также ламинатом. Дверные полотна и алюминиевые коробки могут окрашиваться в различные цвета по шкале RAL. Торец дверной панели — закругленной формы, а толщина полотна составляет 40 мм. В двери возможна установка любого замка заказчика, а также кодовые замки. В системах алюминиевых коробок используется несколько типов профилей, что позволяет встраивать дверь в проем разной толщины. При этом монтаж двери достаточно легок и прост.

1. М11500 Alutherm Super Plus
2. М15000 Prestige
3. Р100 Office
4. Interior Doors

1. М19800 Accordion Alutherm
2. М8000 Railings
3. J-Bond
4. М5600 Solar Protection

4. Ресторан и рекреационные помещения, где предусмотрено полное открывание больших проемов светопрозрачных элементов фасада

Рекреационные помещения предназначены для отдыха и реабилитации. Учитывая их функциональные особенности, рекомендуется использовать систему М19800 Accordion Alutherm, основным достоинством которой является то, что складывающаяся конструкция может иметь неограниченный размер открывания проема по ширине. Обычно эту систему применяют там, где в определенное время нужно открывать довольно широкий проем.
Система является верхнеподвесной, это значит, что весь вес створки держат на себе ролики, которые находятся на верхней направляющей. Нижняя направляющая удерживает створки в вертикальном положении и несет функцию обеспечения уплотнения двери в закрытом положении.
Глубина створки 50 мм. Специально разработанные ролики выдерживают вес до 125 кг. Уплотнение осуществляется при помощи двух контуров EPDM уплотнений. Низкий порог обеспечивает беспрепятственный проход или проезд. Система может иметь бесконечное количество складывающихся элементов. Заполнение — в одно стекло или стеклопакетом толщиной до 32 мм. М19800 Accordion Alutherm — это «теплая» система с термомостом 18 мм.
Система отличается относительно невысокой ценой материалов и комплектующих, сборка изделий достаточно проста и не требует больших затрат и времени.

5. Наружные и внутренние ограждения светопрозрачных конструкций и обустройство перил для балконов и лестниц

Для создания внутреннего ограждения витражей и обустройства перил для балконов и лестниц рекомендуется система перил М8000 Railings. Эта система представляет собой интересную разработку, позволяющую архитекторам реализовать свои проекты с максимальной выразительностью и индивидуализацией, разнообразием дизайнерского оформления объектов, исключительной гибкостью проектных решений. Все элементы системы отличаются элегантным и стильным дизайном, изяществом несущих элементов и стилистически подчеркнутой формой узлов, креплений и соединений. Вся система перил изготавливается из первичного высококачественного алюминия, болтовые соединения и крепеж — из нержавеющей стали. Алюминиевые профили окрашиваются во все цвета шкалы RAL или анодируются.
Устойчивая стойка одновременно является направляющей для узлов крепления и несущим элементом поручней ограждающей конструкции. В стойки перил заводятся закладные элементы, к которым крепятся поручни. Сами поручни крепятся к стене при помощи консольных закладных. Вставки перил фиксируются горизонтальными направляющими системы, прикрепленными к стойкам. Заполнения перил могут быть самыми разнообразными: от алюминиевых прутьев и безопасного стекла до разноцветных композитных плит. Перила могут крепиться вертикально к полу либо с торца балконной плиты или лестничного марша.

6. Навесные вентилируемые фасады

Учитывая особенности спортивно-рекреационного центра, рекомендуется для отделки фасада использовать прекрасно гармонирующий с окружающей средой современный композитный материал J-Bond — Aluminum Composite Panels. Это алюминиево-пластиковые композитные листы, состоящие из двух алюминиевых листов толщиной до 1 мм, соединенные между собой специальной прослойкой из композитного материала. Суммарная толщина листа может составлять от 3 до 6 мм. Основная особенность таких листов — легкость и одновременно высокая прочность, жесткость, ровность и гладкость поверхности, высокие тепло- и звукоизолирующие свойства, простота обработки, устойчивость к неблагоприятным погодным условиям, возможность придавать изделиям из J-Bond самые разнообразные формы. Этот материал можно гнуть, сверлить, фрезеровать, резать, клеить и т.д.
Завод Alumil производит листы с максимальной адгезией между пластинами. Поверхность такого листа прекрасно подготовлена под покраску, отделку самоклеящимися пленками, печать, или листы J-Bond могут быть окрашены в любой цвет по шкале RAL.

7. Вертикальные и горизонтальные солнцезащитные конструкции: перголы и жалюзи регулируемые и нерегулируемые

Для изготовления горизонтальных плоскостей защиты фасадов и помещений здания от чрезмерного солнечного излучения рекомендуется применить наружные фасадные жалюзи М5600 Solar Protection.
Система М5600 Solar Protection позволяет изготавливать подвижные и фиксированные ламели для горизонтальной и вертикальной солнцезащиты. Жалюзи имеют эстетически привлекательный эллиптический дизайн. Ламели собираются из нескольких экструдированных профилей шириной от 100 мм до 800 мм. Все профили могут окрашиваться во все цвета шкалы RAL.
Подвижные жалюзи могут иметь различные варианты приводов с ручным и автоматическим управлением, действующим в зависимости от положения солнца и наличия облачности. Также на таких панелях можно устанавливать солнечные батареи, способствующие заметному уменьшению энергозатрат при эксплуатации зданий.

---

Витковский О.Н., технический директор
«Алюмил-Украина ЛТД»
