Современные фасадные системы от компании «Зенит»

СИСТЕМА ФАСАДНОГО ОСТЕКЛЕНИЯ «ЗЕНИТ-ТЕХНО»

На базе алюминия — легкого, стойкого к атмосферным воздействиям материала — компания «Зенит» разработала новую систему профилей для фасадов — «Зенит-Техно». Это самонесущие, теплоизолированные, экономичные конструкции, с помощью которых можно сконструировать и реализовать совершенно разные по концепции и назначению светопрозрачные конструкции различной сложности:

• навесные стеновые ограждения;
• наклонные прозрачные кровли;
• фонари;
• зимние сады и др.

«Зенит-Техно», представляющая собой классическую стоечно-ригельную фасадную систему с шириной профилей 50 мм, является ярким примером сочетания изысканного и разнообразного дизайна, легкости и быстроты монтажа, надежности конструкции в целом и ее узлов.

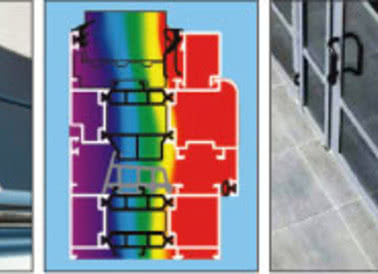

Share Основные преимущества системы «Зенит-Техно» Широкий ряд профилей с моментами инерции от 14,99 см4 до 892 см4 позволяет выполнить индивидуальное экономичное решение для любого фасада. Соединение стоек и ригелей осуществляется встык — без фрезеровки ригеля и паза в стойке, что дает возможность уменьшить количество операций при сборке, а также обеспечивает высокую скорость при монтаже конструкций. Наличие специальной ПВХ-накладки на ригель и термовставки на стойку позволяет обеспечить высокие показатели по теплоизоляции. Также накладка способствует работе дренажной системы конструкции. Герметичность соединений достигается посредством специальных EPDM резиновых уплотнителей и силикона. Возможность подчеркнуть горизонтальные либо вертикальные линии здания благодаря специальным декоративным накладкам. Разработан специальный тип открывающихся окон — это так называемые «скрытые» створки, коробка и створка которых невидимы снаружи. В конструкции фасада могут устанавливаться окна и двери любого типа открывания. Комбинирование уплотнителей и расширителей термомоста дает возможность устанавливать в фасад заполняющие элементы толщиной от 5 до 40 мм.

СИСТЕМА НАВЕСНЫХ ВЕНТИЛИРУЕМЫХ ФАСАДОВ

НВФ представляют собой многослойную систему защиты и декорации фасадов зданий и состоят из несущего каркаса, изолирующего и облицовочного экранов, между которыми создается специальный вентиляционный зазор.
Материалом для облицовки НВФ может служить природная и искусственная плитка, листовой материал (композитные листы, асбестоцементные и цементно-стружечные плиты, металлические и алюминиевые листы), кассеты, сайдинг.
Отличительной особенностью систем НВФ является наличие специального вентиляционного зазора между изолирующим экраном и облицовкой. Благодаря наличию этого зазора водяные пары, находящиеся внутри здания, через паропроницаемый изолирующий экран выводятся в вентилируемый зазор системы и затем наружу. Так же быстро выветривается влага, проникшая из атмосферы сквозь декоративный экран, дальше вентзазора такую влагу не пропускает супердиффузионная мембрана (ветробарьер).

Наряду с уже хорошо зарекомендовавшими себя системами фасадного остекления ООО «Зенит» представляет два вида навесных вентилируемых фасадов:

1. «Стандарт» — для применения с облицовочным экраном из плит керамогранита или композитных панелей и других листовых материалов.
2. «Сота» — для облицовки фасадов панелями из композитных листовых материалов.

Обе системы по своим прочностным и эксплуатационным характеристикам соответствуют ДСТУ Б В.2.6-35:2008 «Конструкції зовнішніх стін із фасадною теплоізоляцією та опорядженням повітряним прошарком», что подтверждено результатами испытаний алюминиевой несущей конструкции системы. Конструкции профилей и ассортимент комплектующих постоянно совершенствуются, что позволяет более полно реализовать на объектах нестандартные варианты выполнения архитектурных решений фасадов.
Конструкторский отдел ООО «Зенит» оказывает технические консультации в применении систем НВФ и помощь при расчете и комплектации необходимыми компонентами для конкретных объектов.
Разработанные компанией альбомы технических решений и каталоги используемых комплектующих и профилей будут весьма полезны и необходимы как переработчикам систем при монтаже на объекте, так и проектным организациям для разработки проектов навесных фасадов для новых объектов.
Обе системы предназначены для крепления на несущий каркас здания (кирпичная стена, монолитное перекрытие или металлокаркас) облицовочной конструкции, состоящей из изолирующих слоев (тепло-, звуко- и пароизоляции стен) и декоративных облицовочных элементов. Наличие специально создаваемого вентиляционного воздушного зазора обеспечивает быстрое удаление влаги из отделки фасада путем естественной вентиляции, а облицовочные кассетные элементы придадут современный эстетичный вид экстерьеру фасада здания.

Share Преимущества системы в сравнении с обычными видами облицовки фасадов Небольшой собственный вес несущей конструкции, что существенно снижает нагрузку на несущие конструкции здания. Простота и удобство проведения монтажных работ. Наличие в крепежных кронштейнах специальных овальных отверстий не только облегчает сборку конструкции, но и экономит общее время на монтаж НВФ, что в свою очередь снижает стоимость НВФ в целом. Широкий выбор крепежных элементов позволяет решать различные задачи. Кронштейны, разработанные компанией «Зенит», имеют различную величину выноса и несущую способность, что позволяет выбрать наиболее экономичный вариант, не нарушая требований прочности. Возможность монтажа НВФ с толщиной утеплителя от 50 до 200 мм. Возможность изготовления несущих профилей заданной длины. Это особенно актуально в настоящее время, когда необходимо закрепить профиль к несущим элементам каркаса здания с шагом, превышающим 1/2 разрешенной длины несущего профиля (до 6000 мм согласно ДСТУ). Примером может служить ставшая стандартом монолитно-каркасная структура здания, с шагом перекрытий 3300 мм и более.
