О правильном монтаже окон

Ошибки при установке самого лучшего оконного блока могут свести “на нет” его великолепные качества. При изготовлении ПВХ окон технологические операции отработаны, как движения солдат в строю по команде офицера: делай раз, делай два, делай три. Ошибиться можно, конечно, и на производстве, но если только откровенно нарушать технологию. При монтаже свобода выбора различных вариантов исполнения работы больше, сам процесс установки трудоемкий, и поэтому соблазн “схалтурить” довольно велик. Экономия при этом несущественная, а решение проблем впоследствии может повлечь за собой серьезные расходы.
Не вникая в тонкости монтажа, можно говорить о трех основных принципах установки окон, на которые надо обратить самое пристальное внимание.
1. Три слоя заделки шва

Существуют определенные правила заполнения монтажного зазора между оконными блоками и проемами, основное из которых — “изнутри плотнее, чем снаружи”. Каждый монтажный узел должен иметь три слоя заделки: снаружи — защита от климатических воздействий, в середине — утеплитель, изнутри — пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но в том или в другом исполнении эти три плоскости заделки должны присутствовать.
Наружный слой призван защищать слой утеплителя от проникновения в него влаги и должен обладать паропроницаемостью для того, чтобы через него происходила вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым. Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают. Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, заполняют все неровности в проеме. Но при серьезных достоинствах (оптимальная строительная физика и технологическая простота), они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем более оштукатуренные, их использование затруднено. Еще один недостаток — на ПСУЛ не ложится штукатурка. В ограниченном виде снаружи возможно использование силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение. Недопустимо просто наложить силикон поверх пены — это имитация защиты шва, но не сама защита.
Центральный слой — теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены равномерно заполняют шов, и их не надо подрезать после затвердевания. Прочие пены после окончания монтажа свисают клочьями со стороны помещения, и их срезают, нарушая защитную наружную корочку.
Внутренний слой — пароизоляционный. Его функция состоит в защите утеплителя (пены) от проникновения в нее паров влаги со стороны помещения. Для этих целей при оштукатуривании откосов применяют пароизоляционные ленты, в основном, на основе бутила, а также покрасочные пароизоляции для влагостойких гипсокартонов. Возможно применение силикона по тем правилам, которые упомянуты выше.
2. Отсутствие мостиков холода
Монтажный шов — это узел, где происходит стыковка конструкций стены и окна, обладающих различными свойствами, в том числе и в плане теплотехники. И важно исполнить узлы таким образом, чтобы не возникало мостиков холода на оконных откосах. В основном, проблема мостиков холода — это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче.
На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе возникает часто, то впоследствии на этих местах может образоваться грибок (плесень). Если вы живете в доме или строите дом с однослойной конструкцией, то следует обязательно позаботиться об утеплении откосов. То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания. Варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки и все равно остаются проблемными с точки зрения теплотехники. При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило, мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

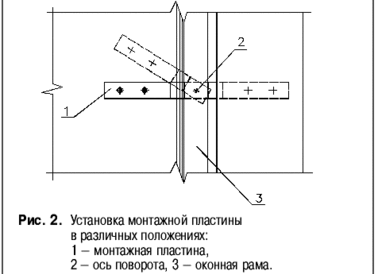

3. Крепление оконного блока в проеме
Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1м.п., для цветных окон — 2,5 мм на
1 м.п. (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные). В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более
70 см, для цветных — не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем. Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся по бокам следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороне, что и петли, внизу. При двух створках ставятся, соответственно, четыре колодки. Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа.
В этой статье мы коснулись только трех основных принципов установки современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И, как мы уже говорили в начале статьи, очень важен человеческий фактор — ответственная и качественная работа монтажников.

Тарасов В.А.,
ведущий архитектор КБЕ
