Регулировка петлевых шаблонов для фурнитуры Maco

 7 247

Инструкция для самостоятельной настройки шаблонов под установку петель фурнитуры.

Ни для кого не секрет, что створка крепится посредством петлевой группы. Для корректной работы окна, петля должна находиться в определённых, обусловленных правилами, местах. Для того, чтобы облегчить установку петель и избавить оконщика от неизбежных производственных измерений при установке петель существуют шаблоны.

Шаблоны Maco
Фото: Maco

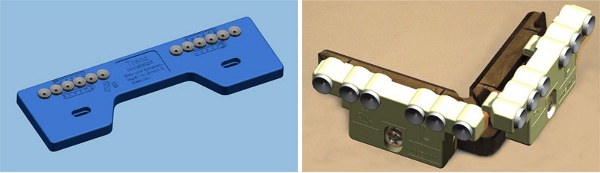

Шаблон для установки петель на раму и шаблон для установки петли на створку (слева направо).

На МАСО их ровным счётом два:

  1. Шаблон для установки петель на раму (применяется для верхней и нижней петли).
  2. Шаблон для установки петли на створку.

Представители фурнитуры МАСО при запуске производства выполняют настройку шаблонов, они также занимаются посещением предприятий и контролем, однако, могут произойти всякие неприятные случаи, в виде замены шаблонов по выработке, падение шаблонов с возможным сбоем настроек или переход на новую систему с другими параметрами.

О самостоятельной настройке шаблонов мы и хотели бы поговорить в этой статье.

Инструкция самостоятельной настройки шаблонов

Шаблоны Maco
Фото: Maco
  1. Шаблон установить в фурнитурный паз;
  2. Винтом произвести регулировку отверстий для крепления петли под профиль;
  3. Отметить на торце наплава необходимые отверстия;
  4. Проверить правильность нанесенных отметок с помощью измерительных инструментов;
  5. Убедившись в правильности настройки шаблона, и при необходимости, внеся необходимые изменения, можно выполнить сверление на тестовой створке.

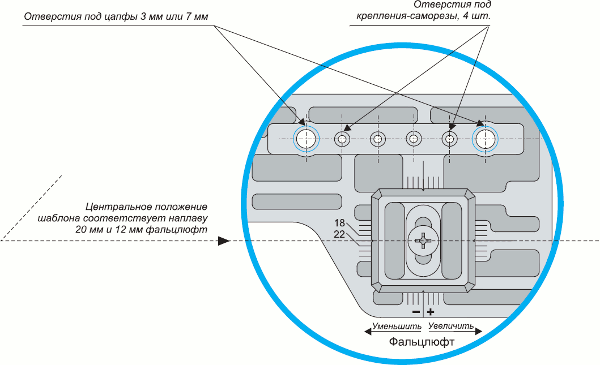

Винтом настроить шаблон под наплав (нахлест) и фальцлюфт (межфальцевое расстояние) имеющегося профиля.

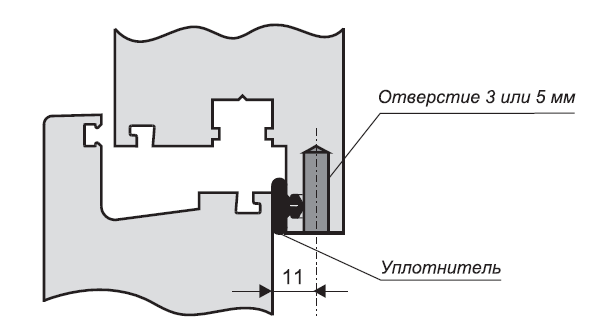

Перед регулировкой шаблона необходимо знать основные параметры профильной системы, под которую производится настройка шаблона, а именно: наплав (нахлест) створки, высота наплава, фальцлюфт (межфальцевое расстояние). Шаблон для нижней петли на створки настраивается с таким расчетом, чтобы ось нижней петли на створке была на расстоянии 10-11 мм от края рамы. При этом также надо учесть толщину уплотнителя в сжатом состоянии.

Шаблоны Maco
Фото: Maco

Шаблон для верхней и нижней петли на раме настраивают, отпуская винт и перемещая шаблон под необходимый наплав (нахлест) и фальцлюфт (межфальцевое расстояние) имеющегося профиля. Установив необходимые параметры и зафиксировав шаблон, можно выполнить тестовые сверления, чтобы убедиться в правильности выполненных настроек.

Рекомендуется периодически проверять регулировки шаблонов (после падения шаблона, при переходе на новую профильную систему и т. д.).
