illbruck о многослойном монтаже оконных конструкций в партнерстве с Veka

На какие детали обратить внимание во время многослойного монтажа

Нюансы установки

Неправильная установка сводит на нет преимущества энергосберегающего окна. Высокие показатели тепло- и звукоизоляции оконных конструкций разрушаются некачественным монтажом.
Правильный монтаж является своеобразным «страховым полисом» для конечного потребителя и салона продаж, который будет принимать возможные жалобы в случае рекламаций на окна.

На какие детали монтажа обратить внимание?

Оконная конструкция со всеми своими характеристиками в здании не работает как самостоятельное изделие. Как только оконный блок установлен в отверстие, нужно разглядывать уже совокупность: конструкцию и узел примыкания (монтажный шов).

Что свидетельствует о неправильном монтаже?

Плесень в углу белого пластикового окна
Плесень у окна – распространенное явление, которое может являться следствием некачественного монтажа или плохой вентиляции в зоне окна. По данным ВОЗ, плесень – главный признак нездорового жилья. По результатам исследований нездоровое жилье сокращает Фото: illbruck

После установки нового окна при нормальной влажности в помещении 30%-60% и внутренней температуре около 20 0С влага не должна появляться на откосах. Недостаточная вентиляция в зоне окна или намокание монтажной пены может привести к выпадению конденсата на откосах даже при нормальном уровне влажности в помещении. А там, где на ячеистых строительных материалах периодически появляется влага, появится и плесень.

Обратите внимание! Появление конденсата на стекле в помещении не относится к качеству монтажного шва. Оно свидетельствует о недостаточном уровне теплоизоляции стеклопакета или слишком высокой влажности. А периодическое выпадение конденсата на стеклопакете со стороны улицы наоборот свидетельствует о высоком уровне теплоизоляции стеклопакета.

О плохой установке свидетельствуют также холодные сквозняки через щели в шве, а также его промерзание.

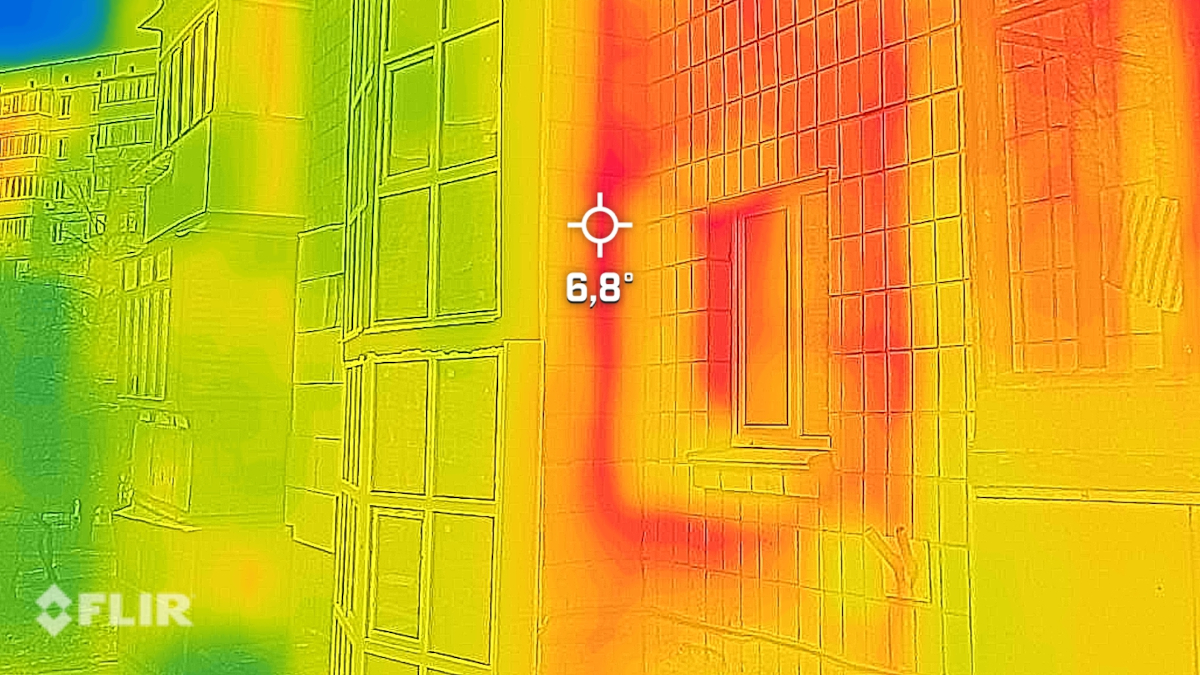

Термограмма окна в панельной многоэтажке
Красным цветом на термограмме показаны зоны потери тепла вокруг окон. Фото: OKNA.ua

Что обеспечивает качественную установку окон и отсутствие лишних теплопотерь?

Качественный монтаж можно описать двумя составляющими: правильное надежное крепление конструкции в отверстии и герметизация монтажного шва.

ДСТУ Б В.2.6-79:2009 «Шви з’єднувальні місць примикань віконних блоків до конструкцій стін. Загальні технічні умови» регламентирует, что соединительный шов для окна в жилом помещении должен состоять из трех участков:

  1. внутреннего пароизоляционного;
  2. центрального теплоизоляционного;
  3. наружного водонепроницаемого паропроницаемого.

Такой монтаж еще называют «Монтаж по ДСТУ» или «Многослойный». Его главная задача – сохранить монтажный шов максимально сухим. Влажный шов зимой становится проводником тепла наружу. Поэтому монтажную пену или другой утеплитель гидроизолируют снаружи, чтобы дождевая вода не попала в шов, и изолируют от водяного пара изнутри, чтобы влага не накапливалась в шве.

На какие детали монтажа обратить внимание?

Для герметичного монтажа важно предварительно подготовить поверхность отверстия к установке в него изделия. Ее нужно выровнять. К сожалению, подготовленное отверстие скорее исключено на практике, но является маркером высококачественного монтажа.

Штукатуренное отверстие для монтажа окна
Оштукатуренное отверстие для монтажа окна. Для получения плотного герметичного соединения между окном и стеной поверхность отверстия следует выровнять. Фото: illbruck

Лучше еще при купле-продаже окон договориться, кто будет производить подготовку оконных проемов: заказчик или поставщик окон.

После надлежащей подготовки проема важно правильно закрепить конструкцию. Виды крепежных элементов и расстояния регулируются ДСТУ-Н Б В.2.6-146:2010 «Конструкції будинків і споруд. Настанова щодо проектування і улаштування вікон та дверей».

После закрепления рамы важно использовать опорные блоки, так называемые клинья. В случае использования многофункциональной расширительной ленты illbruck TP650 рекомендуется применять жидкие оконные клинья с помощью оконного клея illbruck SP351.

Полиуретановая пена в среднем слое шва разрушается под действием ультрафиолета и впитывает влагу. Для ее защиты необходимо с обеих сторон изолировать соответствующими лентами. illbruck рекомендует использовать «универсальную» ленту. Это исключает возможность перепутать внутреннюю и внешнюю стороны.

Также для неровных поверхностей и когда нет возможности использовать саморасширяющиеся ленты illbruck предлагает жидкую ленту SP925.

Сравнение монтажа окна только на пену и многослойного

Монтажный шов с использованием только пены Многослойный монтажный шов
(Монтаж по ДСТУ)
Снаружи
– дождевая вода может проникать в шов + дождевая вода не проникает в шов
– ветер проникает через шов в середину после первого отопительного сезона. + холодный ветер больше не проникает через шов внутрь
+ шум не проникает через шов внутрь + шум не проникает через шов внутрь
– шов подвергается воздействию солнечных лучей (УФ-излучения) + УФ-излучение больше не оказывает негативного влияния на пену
Пространство внутри шва
– образование конденсата на изотерме 10 0С (точка росы) + не образуется конденсат – монтажная пена остается сухой
Изнутри
– теплый воздух может выходить изнутри через неизолированную щель + теплый воздух не выходит через шов наружу
– влага из помещения проникает в шов + влага из помещения не проникает в шов

Партнерство с брендом Veka

illbruck в партнерстве с торговой маркой Veka разработали брошюру о многослойном монтаже оконных конструкций, изготовленных из профилей SOFTLINE 82 и VEKAMOTION 82.

Представлены схемы узлов примыкания для различных ситуаций монтажа, например стены с четвертью или многослойные стены, установка в слое теплоизоляции:

(pdf-файл)
