Профильная система ALMplast 60

ALMplast ALMplast 60

Профили входящие в профильную систему

Импосты (перемычки)
Армирующие профили
Для окон и балконов из профильной системы ALMplast 60 доступен расчет ветровых нагрузок
Расчитать ветровые нагрузки

Документы:
Оконная система ALMplast - 1014.69 kB


Другие профильные системы ALMplast

Профильная система: ALMplast 60
Компания (торговая марка): ALMplast
Где купить окна из ALMplast?

Фальц.
В створке большая и глубокая камера водосбора со скошенным фальцем для отвода влаги и 4мм затвором.

Перекрытие фальца.
Высота - 20 мм
Ширина - 14 мм

Наружный контур профиля.
Все внешние поверхности скошены под углом в 15 градусов, внутренние поверхности под прямым углом. Штапик под углом 15 градусов.

Толщина стенки профиля.
Наружные стенки имеют толщину 2.7 мм в соответствии с RAL GZ 716/1, часть 1 и 7. Внутренние стенки согласно конструтивным требованиям.

Уплотнители.
Два контура упорного уплотнения притвора, укладываемых по периметру окна без разрезов. Сплошной контур стекольного уплотнения. Выполнены из погодоустойчивого EPDM-каучука. Коэкструдированные уплотнения штапиков на основе PCE-эластомера.

Армирование.
Профили из оцинкованной стали в соответствии с RAL GZ 716/1, часть 1 и 7.

Остекление.
Все стандартные типы стеклопакетов, в том числе с улучшеной тепло- и звукозащитой, а также противовзломные - толщиной до 32 мм при монтажной ширине 60 мм.

Отвод воды / Вентиляция.
Через изолированные предкамеры вперед или скрыто вниз.

Фурнитура.
Все стандартные комплекты фурнитуры для 16 мм европаза при отступе оси фурнитурного паза 13 мм от края рамы.

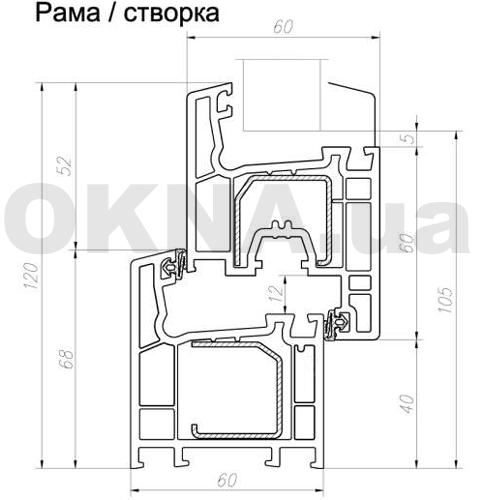

Характеристики ALMplast 60
Монтажная ширина рамы
60 мм
U профильной системы (с армированием, если используется)
1.6 Вт/Км² (*)
Толщина наружной стенки
2.7 мм
Количество камер в раме
3
Количество камер в створке
3
Максимальная толщина стеклопакета
32 мм
Контуры уплотнителя
2
Материал
металлопластиковые
Тип конструкции системы(AD,MD)
AD
1684321353
Поворотная фурнитура для окон
да
Поворотно-наклонная фурнитура для окон
да
Вращательная фурнитура для окон
Сдвижная фурнитура горизонтально для окон
Частично сдвижная фурнитура горизонтально для окон
Наклонно-сдвижная фурнитура горизонтально для окон
Поворотная фурнитура для балконных дверей
да
Поворотно-наклонная фурнитура для балконных дверей
да
Перекрытие света глухого окна
68 мм
Перекрытие света окна со створкой
120 мм
Перекрытие света импоста
80 мм
Шпросы с разделением стеклопакета
Шпросы наклеиваемые на стеклопакет
Система стыковки с роллетами
Поверхность: покраска
Поверхность: коэкструзия
Поверхность: краситель в массе
Поверхность: ламинация
Поверхность: имитация дерева
Звукоизоляция
46 дБ
Противовзломность EN V 1627, RC1 (WK1)
Противовзломность EN V 1627, RC2 (WK2)
Противовзломность EN V 1627, RC3 (WK3)
Противовзломность EN V 1627, RC4 (WK4)
Украинский сертификат
1
* Предварительные неподтвержденные производителем данные
