Alumil M 11500 Alutherm Super Plus

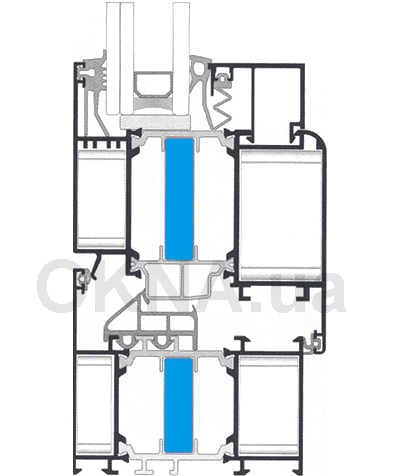

Оконная профильная система M 11500 Alutherm Super Plus
Бренд Alumil
| Монтажная ширина рамы | 77 мм | |
| Uf профиля | 2 Вт/Км² | |
| Толщина стеклопакета | 72 мм |
| Монтажная ширина рамы | 77 мм |
| Uf профильной системы (с армированием, если используется) | 2 Вт/Км² |
| Толщина наружной стенки | 1.6 мм |
| Количество камер в раме | 4 |
| Количество камер в створке | 4 |
| Максимальная толщина стеклопакета | 72 мм |
| Контуры уплотнителя | 3 |
| Материал | алюминиевые профили |
| Тип конструкции системы (AD, MD) | MD |
| Звукоизоляция | 52 дБ |
Термосистема для поворотно-откидных окон и входных групп, сертифицирована IFT Rosenheim.
Основные характеристики:
• Базовая глубина системы 76,5 мм
• По сопротивлению теплопередачи относится к Group 1.0 (DIN52619-3 — UR = 1,9 W/m2K).
• Система включает в себя профили специальной конфигурации для дверных и оконных конструкций любых размеров, идеально пригодны для применения в коммерческих и частных зданиях.
• Превосходная звуковая изоляция (до 52 дБ)
• Содержит специальную систему герметичности ("ALUSEAL"), которая обеспечивается тремя контурами EPDM уплотнителей.
• Полиамидный термомост PA 6.6 (38 мм) армированный стекловолокном, обеспечивает термоизоляцию системы.
• Совершенная система вентиляции и водоотведения.
• Профили имеют три камеры, в две из которых устанавливаются угловые соединители, что улучшает качество соединения и предотвращает попадание воды извне.
• Широкий выбор профилей дизайна предоставят неповторимый облик каждой конструкции (минимальное количество алюминия, модерн, неоклассический стиль, классический стиль, с накладками из нержавеющей стали).
• Возможность использования механических соединителей или соединителей для прессования на станке.
• Широкий выбор вариантов возможных конструкций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ
Алюминиевый сплав: AlMgSi 0.5 F22 6060 (DIN 1725)
Твердость: 12-14 ΗΒ
Минимальная толщина порошкового покрытия 0,75 мм
Толщина стенок профилей (min-max): 1,6-3,0 мм
Контроль геометрических параметров: DIN 17615 Compliant
Термоизоляция: Механическая, с помощью полиамидного термомоста PA 6.6, армированного стекловолокном - 38 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Базовая глубина системы: 76,5 мм
Толщина заполнения: Одно стекло или стеклопакет до 71,5 мм
Максимальный вес заполнения: 130 кг для дверей и окон
150 кг для входных групп
Уплотнение: Система "ALUSEAL" с 3 контурами EPDM уплотнения
Конструкционные свойства:
- Одно или двустворчатые двери и окна с рольставнями и без них.
- Входные группы с петлями, выдерживают большие нагрузки.
- Возможность использования "скрытой" створки таким образом, что снаружи видно конструктив 70 мм шириной.
- Специальные профили для угловых конструкций и иного специального назначения.
- Замечательное сочетание с фасадными системами Alumil и/или системами для остекления атриумов.
Сертификация:
- Конструктивные особенности, процесс производства, и качество всех профилей, производящей компании Alumil сертифицированы в соответствии с системой контроля качества ISO 9001.
- Процесс электростатического покрытия профилей сертифицирован соответствующим сертификатом QUALICOAT и GSB, которая распространяется на все заводы Alumil.
- M11500 ALUTHERM SUPER PLUS сертифицирована всемирно известным Германским институтом IFT ROSENHEIM и относится к высшей категории по результатам всех проведенных тестов (воздухо- и водонепроницаемость, динамические нагрузки, сопротивления теплопередачи).
Основные характеристики:
• Базовая глубина системы 76,5 мм
• По сопротивлению теплопередачи относится к Group 1.0 (DIN52619-3 — UR = 1,9 W/m2K).
• Система включает в себя профили специальной конфигурации для дверных и оконных конструкций любых размеров, идеально пригодны для применения в коммерческих и частных зданиях.
• Превосходная звуковая изоляция (до 52 дБ)
• Содержит специальную систему герметичности ("ALUSEAL"), которая обеспечивается тремя контурами EPDM уплотнителей.
• Полиамидный термомост PA 6.6 (38 мм) армированный стекловолокном, обеспечивает термоизоляцию системы.
• Совершенная система вентиляции и водоотведения.
• Профили имеют три камеры, в две из которых устанавливаются угловые соединители, что улучшает качество соединения и предотвращает попадание воды извне.
• Широкий выбор профилей дизайна предоставят неповторимый облик каждой конструкции (минимальное количество алюминия, модерн, неоклассический стиль, классический стиль, с накладками из нержавеющей стали).
• Возможность использования механических соединителей или соединителей для прессования на станке.
• Широкий выбор вариантов возможных конструкций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ
Алюминиевый сплав: AlMgSi 0.5 F22 6060 (DIN 1725)
Твердость: 12-14 ΗΒ
Минимальная толщина порошкового покрытия 0,75 мм
Толщина стенок профилей (min-max): 1,6-3,0 мм
Контроль геометрических параметров: DIN 17615 Compliant
Термоизоляция: Механическая, с помощью полиамидного термомоста PA 6.6, армированного стекловолокном - 38 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Базовая глубина системы: 76,5 мм
Толщина заполнения: Одно стекло или стеклопакет до 71,5 мм
Максимальный вес заполнения: 130 кг для дверей и окон
150 кг для входных групп
Уплотнение: Система "ALUSEAL" с 3 контурами EPDM уплотнения
Конструкционные свойства:
- Одно или двустворчатые двери и окна с рольставнями и без них.
- Входные группы с петлями, выдерживают большие нагрузки.
- Возможность использования "скрытой" створки таким образом, что снаружи видно конструктив 70 мм шириной.
- Специальные профили для угловых конструкций и иного специального назначения.
- Замечательное сочетание с фасадными системами Alumil и/или системами для остекления атриумов.
Сертификация:
- Конструктивные особенности, процесс производства, и качество всех профилей, производящей компании Alumil сертифицированы в соответствии с системой контроля качества ISO 9001.
- Процесс электростатического покрытия профилей сертифицирован соответствующим сертификатом QUALICOAT и GSB, которая распространяется на все заводы Alumil.
- M11500 ALUTHERM SUPER PLUS сертифицирована всемирно известным Германским институтом IFT ROSENHEIM и относится к высшей категории по результатам всех проведенных тестов (воздухо- и водонепроницаемость, динамические нагрузки, сопротивления теплопередачи).
