Alumil M3,М3Т Solar Semi-Structural, M4,М4Т Solar Structural
Фасадная профильная система M3,М3Т Solar Semi-Structural, M4,М4Т Solar Structural
Бренд Alumil
| Ширина рами | 55 мм | |
| Uf профиля | 3.7 Вт/Км² | |
| Толщина стеклопакета | 32 мм |
| Ширина рами | 55 мм |
| Uf профильной системы (с армированием, если используется) | 3.7 Вт/Км² |
| Максимальная толщина стеклопакета | 32 мм |
| Материал | алюминиевые профили |
Системы для структурного и полуструктурного остекления. Может быть по два варианта этих систем:
Система Μ3, М3Т особенна тем, что снаружи имеет 14-ти миллиметровую рамку, которая охватывает стеклопакет по периметру. Система может быть выполнена в двух вариантах: полуструктурные створки могут быть с термомостом и без.
Особенность системы M4, М4Т заключается в том, что внешне алюминиевые элементы створки не видны. Система также может быть выполнена в двух вариантах: с термомостом и без него.
Основные характеристики:
- Системы структурного остекления
- Стойки и ригели шириной 55 мм
- Трехуровневые уплотнения с использованием EPDM уплотнителей
- По сопротивлению теплопередачи относится к (Group 2.1 стандарта ОГК 4108-4 2.5 Вт/м2К).
- Теплоизоляция происходит за счет наличия термомоста в створках
- Система предусматривает интеграцию окон, которые могут открываться на проветривание, и входных групп
- Отличная система уплотнения и влагоизоляции
- Система содержит специальные профили для создания поворотных конструкций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ
Алюминиевый сплав: AlMgSi 0.5 F22 6060 (DIN 1725)
Твердость: 12-14 ΗΒ
Минимальная толщина порошкового покрытия 0,75 мм
Толщина стенки профиля (мин-макс): 1,4-2,0 mm
Контроль геометрических параметров: DIN 17615 Compliant
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Базовая ширина стойки и ригеля 55 mm
Максимальный момент инерции (без использования металлического каркаса): К 493,37 cm4
Толщина заполнения: Одно стекло, двойной или тройной стеклопакет до 32 мм
Уплотнение: Трехуровневое с использованием EPDM уплотнителей
Термоизоляция: Механическая, с помощью полиамидного термомоста PA 6.6, армированного стекловолокном, который расположен в створках.
Сертификация:
- Конструктивные особенности, процесс производства, и качество всех профилей сертифицированы в соответствии с системой контроля качества ISO 9001.
- Процесс электростатического покрытия профилей сертифицирован соответствующим сертификатом QUALICOAT и GSB, который распространяется на все заводы Alumil.
Система Μ3, М3Т особенна тем, что снаружи имеет 14-ти миллиметровую рамку, которая охватывает стеклопакет по периметру. Система может быть выполнена в двух вариантах: полуструктурные створки могут быть с термомостом и без.
Особенность системы M4, М4Т заключается в том, что внешне алюминиевые элементы створки не видны. Система также может быть выполнена в двух вариантах: с термомостом и без него.
Основные характеристики:
- Системы структурного остекления
- Стойки и ригели шириной 55 мм
- Трехуровневые уплотнения с использованием EPDM уплотнителей
- По сопротивлению теплопередачи относится к (Group 2.1 стандарта ОГК 4108-4 2.5 Вт/м2К).
- Теплоизоляция происходит за счет наличия термомоста в створках
- Система предусматривает интеграцию окон, которые могут открываться на проветривание, и входных групп
- Отличная система уплотнения и влагоизоляции
- Система содержит специальные профили для создания поворотных конструкций.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОФИЛЕЙ
Алюминиевый сплав: AlMgSi 0.5 F22 6060 (DIN 1725)
Твердость: 12-14 ΗΒ
Минимальная толщина порошкового покрытия 0,75 мм
Толщина стенки профиля (мин-макс): 1,4-2,0 mm
Контроль геометрических параметров: DIN 17615 Compliant
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Базовая ширина стойки и ригеля 55 mm
Максимальный момент инерции (без использования металлического каркаса): К 493,37 cm4
Толщина заполнения: Одно стекло, двойной или тройной стеклопакет до 32 мм
Уплотнение: Трехуровневое с использованием EPDM уплотнителей
Термоизоляция: Механическая, с помощью полиамидного термомоста PA 6.6, армированного стекловолокном, который расположен в створках.
Сертификация:
- Конструктивные особенности, процесс производства, и качество всех профилей сертифицированы в соответствии с системой контроля качества ISO 9001.
- Процесс электростатического покрытия профилей сертифицирован соответствующим сертификатом QUALICOAT и GSB, который распространяется на все заводы Alumil.
Документы

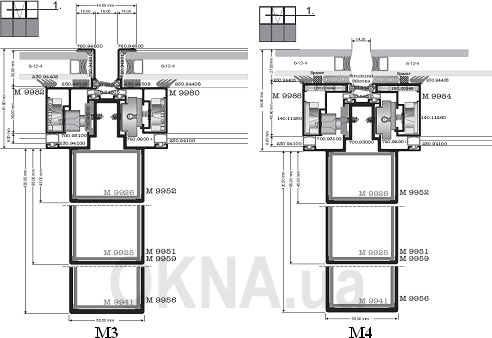

M3 (сечение профиля) - 38.95KM3T (сечение профиля) - 49.75K
M4 (сечение профиля) - 39.45K
M4T (сечение профиля) - 49.27K
