Талисман ТФ50К

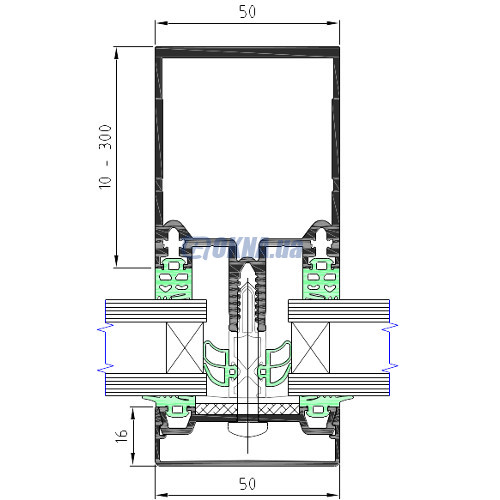

Фасадная профильная система ТФ50К
Бренд Талисман
| Ширина рами | 50 мм | |
| Толщина стеклопакета | 54 мм |
| Ширина рами | 50 мм |
| Максимальная толщина стеклопакета | 54 мм |
| Материал | алюминиевые профили |
| Перекрытие света глухой конструкцией | 50 мм |
| Украинский сертификат | да |
Система профилей ТФ50К – инновационная фасадная светопрозрачная стоечно-ригельная система компании «Талисман», объединяющая в себе лучшие достижения отрасли и новейшие решения наших конструкторов, подкреплённые многолетним опытом разработки алюминиевых профильных систем. Система предназначена для изготовления защитных ограждающих конструкций здания, а также крыш, фонарей, зимних садов, киосков, тамбуров, витрин и других пространственных конструкций.
Преимущества системы ТФ50К:
- Система сертифицирована и отвечает требованиям действующих украинских нормативных документов;
- Улучшенные теплофизические характеристики, в том числе за счёт использования специального уплотнителя торца стеклопакета;
- Упрощённая технология обработки и монтажа;
- Крепление ригеля возможно как классическим способом (специальной закладной деталью) так и комплектом из двух универсальных деталей, что позволяет уменьшить номенклатуру склада;
- Обеспечена возможность как параллельного, так и последовательного монтажа конструкций;
- Возможен монтаж по принципу стойка-стойка или ригель-ригель, что значительно упрощает решение многих конструктивных вопросов и позволяет уменьшить отходы профилей за счёт их использования на других участках фасада;
- Широкий ряд профилей стоек (до 317 мм) и ригелей (до 139 мм);
- Оптимальная конфигурация профилей обеспечивает наилучшее соотношение их габаритов с моментами инерции;
- Усовершенствованная форма носовой части стойки и ригеля;
- Надёжное решение опоры под стеклопакет;
- Улучшенная геометрия уплотнителей обеспечивает простую и надёжную стыковку элементов;
- Специальный универсальный профиль, позволяющий обустраивать примыкания фасада, вершины куполов и пирамид, излом стоек в двух плоскостях;
- Комплектующие детали, такие как капельник для отвода конденсата и универсальная крышка для торцов ригелей;
- Возможность самостоятельного просчёта стоимости фасада и оптимизации его в нашей расчётной программе TalSoft, доступ к которой мы бесплатно предоставляем всем нашим клиентам;
- Спецэкструзия профилей под крупные заказы.
Фурнитура – ориентирована на выполненный в профилях окон «европаз» и дистанцию 17 мм (окна ФОМ, ТОН, ХОП) между коробкой и створкой в месте установки фурнитуры.
Ветровая и снеговая нагрузка определяется по СНиП 2.01.07-85 «Нагрузки и воздействия». Для приближенных вычислений и быстроты отыскания значения реальной ветровой нагрузки рекомендуем использовать таблицу ветровых нагрузок в разделе 148W, составленную нами для II. III и IV района Украины с учетом коэффициентов местности, высоты здания, пульсации ветра выше 36 м.
Толщина заполнения от 4 мм до 54 мм.
Глубина профиля:
- стойка до 317 мм,
- ригель до 160 мм.
