Талисман ТОН4
Оконная профильная система ТОН4
Бренд Талисман
| Монтажная ширина рамы | 104 мм | |
| Толщина стеклопакета | 44 мм |
| Монтажная ширина рамы | 104 мм |
| Максимальная толщина стеклопакета | 44 мм |
| Материал | алюминиевые профили |
| Поворотная фурнитура для конструкций | да |
| Поворотно-наклонная фурнитура для конструкций | да |
| Перекрытие света конструкцией со створкой | 83 мм |
| Украинский сертификат | да |
Профили серии ТОН4 предназначены для изготовления окон наружного открывания проветривания и дымоудаления для административных и общественных зданий.

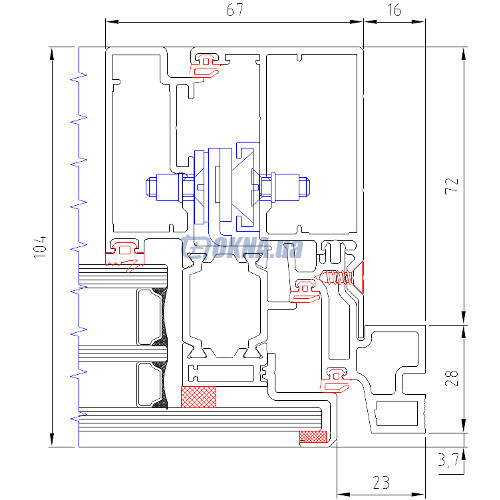

Коробка имеет посадочный размер 28 мм для установки окна в фасадную систему профилей ТФ50К или в любой другой фасад с наружной прижимной планкой. Створка окна в соединении с наружным держателем стеклопакета имеет габаритный размер глубины 104мм.
Отличительными особенностями окна являются: совпадение наружных плоскостей стеклопакетов окна и фасада; наружный держатель стеклопакета, создающий впечатление «невидимого» окна.
Заполнение окна предусмотрено толщиной 26, 28, 30, 32, 34, 36, 38, 40, 42, 44 мм.
Угол открывания окна - до 30º - при увеличении высоты створки угол открывания растёт, а при уменьшении высоты угол открывания уменьшается.
Рекомендуемая площадь створки не должна превышать 3 м².
Максимальный вес створки max = 100 кг.
В створках рекомендуем применять калёное стекло.
Фурнитура – ориентирована на выполненный в створке «европаз» и дистанцию 17 мм между коробкой и створкой в месте установки фурнитуры.
Коробка имеет посадочный размер 28 мм для установки окна в фасадную систему профилей ТФ50К или в любой другой фасад с наружной прижимной планкой. Створка окна в соединении с наружным держателем стеклопакета имеет габаритный размер глубины 104мм.
Отличительными особенностями окна являются: совпадение наружных плоскостей стеклопакетов окна и фасада; наружный держатель стеклопакета, создающий впечатление «невидимого» окна.
Заполнение окна предусмотрено толщиной 26, 28, 30, 32, 34, 36, 38, 40, 42, 44 мм.
Угол открывания окна - до 30º - при увеличении высоты створки угол открывания растёт, а при уменьшении высоты угол открывания уменьшается.
Рекомендуемая площадь створки не должна превышать 3 м².
Максимальный вес створки max = 100 кг.
В створках рекомендуем применять калёное стекло.
Фурнитура – ориентирована на выполненный в створке «европаз» и дистанцию 17 мм между коробкой и створкой в месте установки фурнитуры.
