Межгосударственный стандарт “Швы монтажные узлов примыканий оконных блоков к стеновым проемам”

Страница 2 из 11

10 - пенный утеплитель;

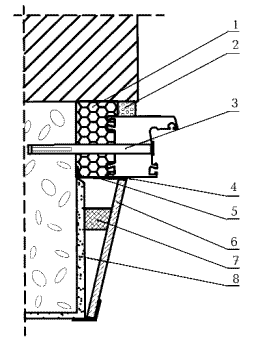

Рисунок А.6 Узел бокового примыкания оконного блока к проему с четвертью в стене из ячеистобетонных блоков (плотностью 400—450 кг/м3) с облицовкой кирпичом и отделкой внутреннего откоса панелью


1 - пенный утеплитель;
2 - изоляционная саморасширяющаяся паропроницаемая лента;
3 - рамный дюбель;
4 - герметик;
5 - пароизоляционная лента;
6 - панель отделки внутреннего откоса;
7 - рейка;
8 - штукатурный выравнивающий слой внутреннего откоса

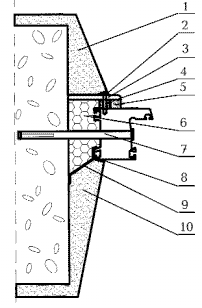

Рисунок А.7 Узел бокового примыкания оконного блока к проему без четверти в стене из ячеистобетонных блоков с отделкой фасада, наружных и внутренних откосов штукатурным раствором


1 - штукатурный слой наружного откоса (с фаской для слоя герметика);
2 - герметик;
3 - нащельник;
4 - дистанционная прокладка (шайба);
5 - изоляционная саморасширяющаяся
паропроницаемая лента;
6 - пенный утеплитель;
7 - рамный дюбель;
8 - герметик;
9 - пароизоляционная лента;
10 - штукатурный слой внутреннего откоса (с фаской для слоя герметика)

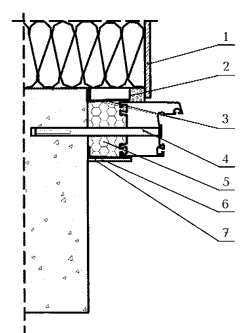

Рисунок А.8 Узел бокового примыкания оконного блока к проему стены из бетона с наружним утеплением фасада и установкой внутреннего декоративного нащельника


1 - элемент отделки наружного оконного откоса;
2 - изоляционная саморасширяюшаяся паропроницаемая лента;
3 - водоизоляционная паропроницаемая лента;
4 - рамный дюбель;
5 - пенный утеплитель;
6 - пароизоляционная лента;
7 - декоративный нащельник

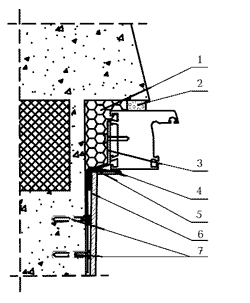

Рисунок А.9 Узел бокового примыкания оконного блока к проему стеновой панели с отделкой внутреннего откоса панелью


1 - пенный утеплитель;
2 - изоляционная саморасширяющаяся паропроницаемая лента;
3 - гибкая анкерная пластина;
4 - декоративный нащельник;
5 - пароизоляционная лента;
6 - элемент отделки внутреннего откоса;
7 - дюбель со стопорным шурупом

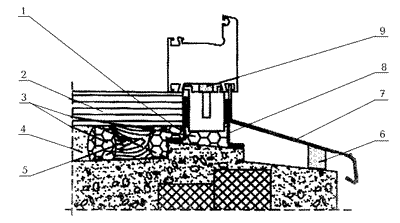

Рисунок А.10 Узел нижнего примыкания оконного блока, подоконника и слива к проему стеновой панели


1 - пароизоляционная лента;
2 - подоконная доска;
3 - пенный утеплитель;
4 - штукатурный раствор;
5 - опорная колодка подоконной доски;
6 - шумогасящая прокладка;
7 - слив;
8 - водоизоляционная паропроницаемая лента;
9 - изоляционная саморасширяющаяся паропроницаемая лента

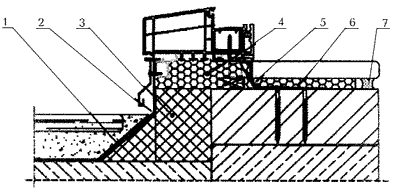

Рисунок А.11 Монтажный шов в узле примыкания коробки балконной двери из профиля ПВХ (127 мм) к стеновому проему


1 - водоизоляционная лента;
2 - водоизоляционная паропроницаемая лента;
3 - вкладыш из материала с низкой теплопроводностью;
4 - пенный утеплитель;
5 - пароизоляционная лента;
6 - гибкая анкерная пластина;
7 - герметик

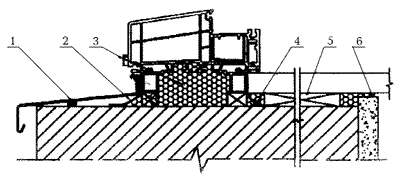

Рисунок А.12 Монтажный шов в узле примыкания оконной коробки из профиля ПВХ (127 мм), подоконника и отлива в проеме однослойной стены


1 - шумопоглощающая прокладка;
2 - водоизоляционная паропроницаемая лента;
3 - пенный утеплитель;
4 - пароизоляционная лента;
5 - несущая опорная колодка;
6 - герметик

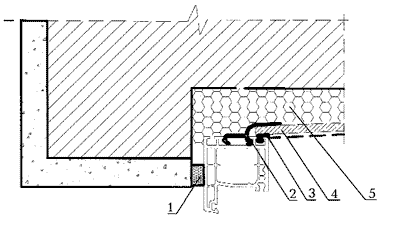

Рисунок А.13 Узел бокового и верхнего примыкания оконного блока из ПВХ профилей к проему стены с четвертью и отделкой внутреннего откоса панелями


1 - изоляционная саморасширяющаяся паропроницаемая лента;
2 - дополнительный профиль;
3 - герметик;
4 - влагостойкий гипсокартон с пароизоляционным покрытием;
5 - пенный утеплитель

Рисунок А.14 Монтажный шов узла примыкания оконного блока к стеновому проему с отделкой наружного откоса и фасада паропроницаемым штукатурным раствором
