Межгосударственный стандарт “Швы монтажные узлов примыканий оконных блоков к стеновым проемам”

Страница 3 из 10

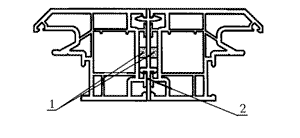

Рисунок А.15 Узел соединения оконных коробок


1 - изоляционная саморасширяющаяся паропроницаемая лента;
2 - соединитель

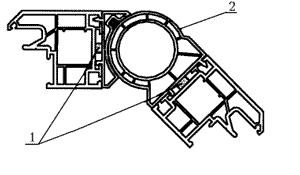

Рисунок А.16 Узел углового соединения оконных коробок


1 - изоляционная саморасширяющаяся паропроницаемая лента;
2 - угловой соединитель

Рисунок А.17 Схема нижнего узла примыкания с каналом подачи теплого воздуха от нагревательного прибора к оконному блоку


1 - канал подачи теплого воздуха от нагревательного прибора к оконному блоку (штроба в стяжке из штукатурного раствора);
2 - подоконная доска;
3 - декоративная решетка выходного отверстия

Приложение Б (рекомендуемое)
Требования к крепежным элементам и их установке

Б.1 Крепежные элементы предназначены для жесткой фиксации оконных блоков к стеновым проемам и для передачи ветровых и других эксплуатационных нагрузок на стеновые конструкции.

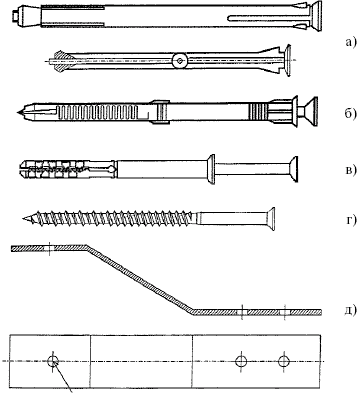

Рисунок Б.1 Примеры крепежных элементов
а — металлический рамный дюбель;
б — пластмассовый рамный дюбель;
в — универсальный пластмассовый дюбель со стопорным шурупом;
г — строительные шурупы;
д — гибкая анкерная пластина

Б.2 Для крепления оконных коробок к стеновым проемам, в зависимости от конструкции стены и прочности стеновых материалов, применяют различные универсальные и специальные крепёжные элементы (детали и системы), рисунок Б.1:
— распорные рамные (анкерные) дюбели металлические или пластмассовые, в комплекте с винтами. Винты могут иметь потайную или цилиндрическую головку;
— универсальные пластмассовые дюбели со стопорными шурупами;
— строительные шурупы;
— гибкие анкерные пластины.
Винты, шурупы и пластины изготавливают из нержавеющей стали или стали с антикоррозионным цинковым хроматированным покрытием толщиной не менее 9 мкм.
Крепление оконных коробок и анкерных пластин к стеновым проемам на гвоздях не допускается. При необходимости крепления оконного блока к стенам из материалов низкой прочности допускается использование специальных полимерных анкерных систем.

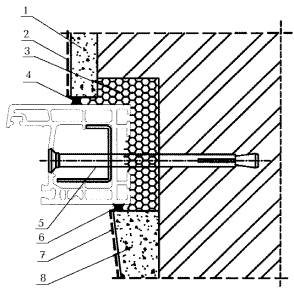

Б.3 Распорные металлические рамные анкерные дюбели применяют для обеспечения сопротивления высоким срезающим усилиям при креплении оконных блоков к стенам из бетона, кирпича полнотелого и с вертикальными пустотами, керамзитобетона, газобетона, природного камня и других подобных материалов.
Распорные пластмассовые рамные дюбели применяют в агрессивных средах с целью предотвращения контактной коррозии, а также с целью термоизоляции соединяемых элементов.
Длину дюбелей определяют расчетом в зависимости от эксплуатационных нагрузок, размера профиля коробки оконного блока, ширины монтажного зазора и материала стены (глубина заделки дюбеля в стену должна быть не менее 40 мм в зависимости от прочности стенового материала). Диаметр дюбеля определяют расчетом в зависимости от эксплуатационных нагрузок; в общем случае рекомендуется применять дюбели диаметром не менее 8 мм. Материал дюбелей — конструкционный полиамид по НД. Для изготовления шурупов и винтов применяют стали с временным сопротивлением разрыву не менее 500 Н/ мм2.
Б.4 Несущую способность рамных дюбелей (допустимые нагрузки на вырыв) принимают по технической документации изготовителя. Справочные значения несущей способности (допускаемых нагрузок на вырыв и срез) рамных распорных дюбелей диаметром 10 мм приведены в таблице Б.1.

Таблица Б.1 Справочные значения несущей способности рамных распорных дюбелей диаметром 10 мм
Наименование стеновых
материалов
Несущая способность дюбеля, кН, типа
а
б
в
г
При заглублении, мм
70
50
40
70
Бетон
1,1
1,1
1,35
2,1
Кирпич полнотелый
1,0
1,0
1,3
1,4
Кирпич щелевидный
0,5
0,3
Лёгкие бетоны
0,3
0,5
0,4
