Смарт-скло без міфів: де воно працює, а де ні

Скло, що за частку секунди зі звичайного стає матовим, уже не екзотика: його ставлять у переговорних, санвузлах, на офісних перегородках і терасах. Але плутанини навколо нього більше, ніж фактів — смарт-скло продають як універсальний засіб від спеки, хоча одні технології справді керують скільки сонячної енергії та видимого світла попадає в приміщення, а інші вимикають лише видимість. Їх часто плутають.

Розбираємо, що насправді відбувається зі склом при перемиканні, чим відрізняються PDLC, PNLC і DLC, що станеться при відключенні світла, які параметри читати у специфікації і коли звичайне матове скло чи ролети зроблять ту саму роботу дешевше. Конкретне рішення під ваш проріз підбирає компанія-виконавець — а цей матеріал дасть базу, щоб говорити з нею предметно.

Що таке смарт-скло і як воно перемикається

• Share

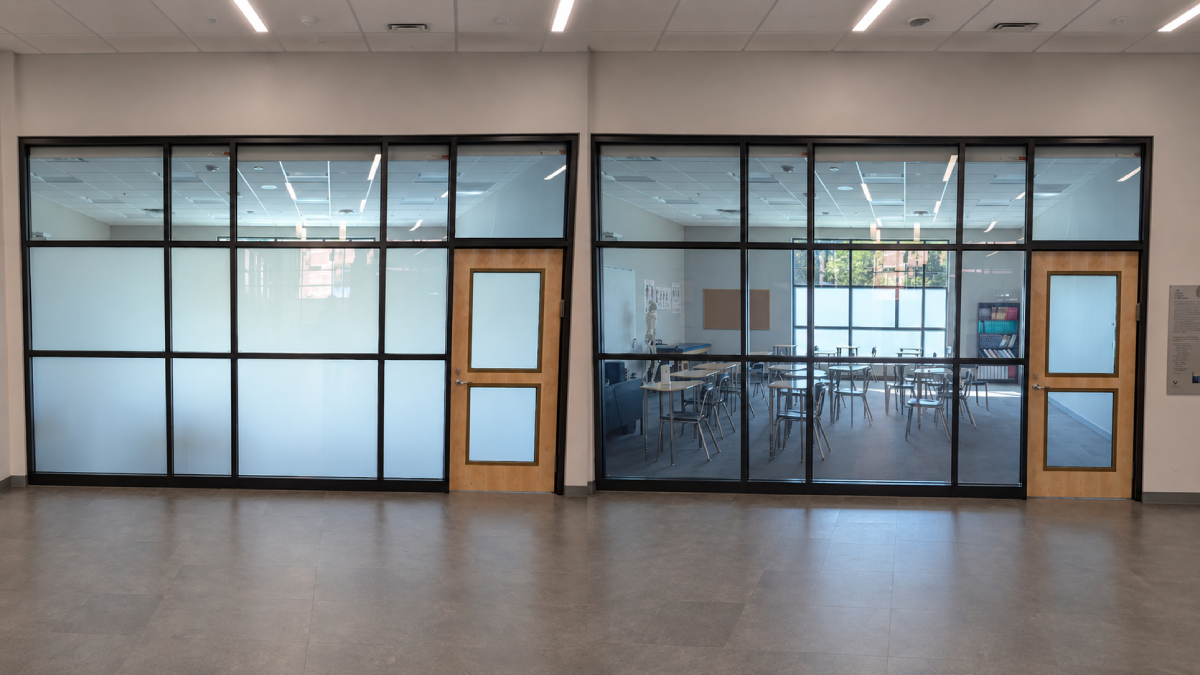

Смарт-плівка PriWatt на склінні у спільній зоні американської школи забезпечує приватність там, де учні збираються між уроками, а працівники проводять неформальні розмови. Плівку нанесли на наявне скло. Фото: PriWatt

Смарт-скло (скло змінної, або керованої, прозорості) — це скло, оптичні властивості якого змінюються під зовнішнім впливом: напруги, температури або світла. Коли в побуті кажуть «смарт-скло», майже завжди мають на увазі поширені PDLC — polymer dispersed liquid crystal, рідкі кристали, дисперговані в полімері.

Фізика проста. У тонкому полімерному шарі рівномірно розподілені мікроскопічні краплі рідких кристалів. Без напруги кристали в кожній краплі орієнтовані хаотично, їхній показник заломлення не збігається з показником полімеру — світло розсіюється на кожній межі, і поверхня виглядає молочно-білою. Щойно на прозорі електропровідні шари подають змінну напругу, кристали вишиковуються вздовж поля, розсіювання зникає і скло стає прозорим. Зникла напруга — панель за частку секунди повернулася в матовий стан.

Основна характеристика: PDLC змінює не світлопропускання, а каламутність (haze). За даними виробника, біла PDLC-плівка пропускає близько 90% світла у прозорому стані й близько 83% — у матовому, тоді як каламутність зростає приблизно з 2,4% до 95%. Тобто вимкнена панель пропускає майже так само світла, просто крізь неї не видно обрисів: світло проходить, але розсіяне, як крізь матовий плафон. Це стосується PDLC і PNLC: вони дають приватність, а не затемнення. Технологія, яка справді зменшує потік світла й тепла, — це DLC, рідкі кристали з барвником; про неї далі окремо.

PNLC, реверсивні плівки

PNLC має схожі характеристики з PDLC, теж перемикання між прозорим і матовим станом, але головна відмінність — це оберненний стан. При вимкненому стані (без напруги) плівка прозора, а у ввікнутому стані — матова.

В тих місцях де потрібна довший час приватність або приватність без напруги — застосовується PDLC. Там де навпаки, приватність потрібна у меньші проміжки часу і тільки коли її вмикають, наприклад кабінети чи конференц зали, застосування PNLC стає обгрунтованим.

PDLC, PNLC і DLC: три сімейства рідкокристалічного скла

Усі три побудовані на одному принципі: рідкі кристали в ламінаті, керовані змінною напругою, перемикання майже миттєве. Різниця в тому, що саме вимикається — видимість чи світло. Звідси й більшість непорозумінь у розмові з постачальником, тому порівняємо сімейства по одних і тих самих осях.

• º Що перемикається. PDLC — орієнтація крапель рідких кристалів у полімері, від якої залежить розсіювання світла. PNLC — те саме, але зі зворотною логікою поля. DLC — орієнтація рідких кристалів разом із молекулами дихроїчного барвника, які повертаються слідом за ними й поглинають світло.
• º Стани. PDLC і PNLC: прозоре ↔ молочно-матове. DLC: тоноване прозоре ↔ глибоко темне, матового «морозу» в нього майже немає.
• º Що змінюється фізично. У PDLC і PNLC — каламутність (haze), а світлопропускання майже те саме. У DLC — саме світлопропускання, і воно падає в рази.
• º Поведінка без живлення. PDLC — матове. PNLC — прозоре. DLC — темне.
• º Сонце і перегрів. PDLC і PNLC на них практично не впливають: світло розсіюється, а не блокується. DLC зменшує сонячні тепловходження за рахунок реального затемнення — із застереженнями, про які нижче.
• º Типове застосування. PDLC — перегородки, переговорні, санвузли. PNLC — вітрини, вхідні групи, тераси, де прозорість критична при знеструмленні. DLC — панорамне скління, мансардні вікна, спальня чи домашній кінотеатр, зони з засвіткою і бліками.
• º Головне обмеження. PDLC не затемнює. PNLC витрачає енергію саме тоді, коли потрібна приватність. DLC, щоб лишатися світлим, потребує напруги — при відключенні кімната темніє.

PDLC — найпоширеніший варіант. Саме PDLC мають на увазі, коли пропонують «смарт-скло для перегородки». Воно дає миттєве перемикання і високу каламутність у матовому стані — крізь неї не читаються навіть силуети зблизька. Плата за це — постійна напруга: енергія витрачається весь час, поки скло має залишатися прозорим. Керується звичайним вимикачем, кнопкою, реле або через систему автоматизації — це вирішується разом із проєктом електрики.

PNLC (зворотний режим) — прозоре без струму. Логіка перевернута: без напруги панель прозора, а матовою стає під напругою. Це практичніше там, де прозорість критична — вітрина, тамбур, вхідна група, тераса. Зворотний бік: енергія витрачається саме тоді, коли потрібна приватність, тобто здебільшого ввечері та вночі.

DLC — рідкі кристали з барвником: справжнє затемнення. DLC (dye liquid crystal) працює за тією самою рідкокристалічною логікою, але в шар додані молекули дихроїчного барвника. Вони повертаються слідом за кристалами: стали «ребром» до світла — пропускають його, розвернулися впоперек — поглинають. Це система guest-host, де барвник-«гість» повторює рух кристала-«господаря».

Наслідок принциповий: змінюється саме світлопропускання, а не каламутність. Тому картинка крізь DLC лишається чіткою — воно тонує, а не «морозить». За даними виробника, у прозорому стані панель пропускає близько 36% світла, а в темному — близько 4,5% (виконання з контрастністю 1:8); у виконанні 1:15 це 28% і 1,5%. Через це DLC замовляють не за кольором плівки, як PDLC, а за контрастністю.

Звідси й енергетична теза: DLC зменшує засвітку, блікування і сонячні теплонадходження за рахунок реального затемнення. Барвник світло частково поглинає і частково відбиває сонячну енергію, тож нагрівається саме скло і частину тепла віддає всередину приміщення. Сонячний фактор g рахують за EN 410 для конкретної структури склопакета. Наразі поки конкретні параметри склопакетів не доступні.

Важливо. Всі три типи смарт скла живляться виключно змінною напругою 48 або 65 V. Постійна напруга, і навіть постійна складова у змінній напрузі виводить з ладу плівку яка вже не відновлюється. Оскільки кристали можуть рухатись в полімері, то постійна складова напруги викликає дрейф кристалів і спотворює оптичні властивості.

Інші технології керованого скла: електрохромне, термохромне, фотохромне, SPD

Рідкими кристалами кероване скло не вичерпується. Ще чотири технології працюють на інших фізичних принципах — і саме їх плутають із PDLC. Вони відрізняються тим, що саме змінюють, чи потрібне їм постійне живлення і як поводяться, коли струму немає.

• º Електрохромне — без живлення тримає останній стан; змінює світлопропускання (справжнє затемнення); перемикається помітно повільніше; бістабільне. Фасади, мансардні та панорамні вікна, де потрібен контроль сонця.
• º Термохромне — пасивне, керування немає; реагує на температуру самого скла; живлення не потребує. Дах, зимовий сад.
• º Фотохромне — пасивне, реагує на ультрафіолет; у склінні працює обмежено.
• º SPD — завислі частинки; дає плавно регульоване затемнення; потребує постійного живлення для світлого стану. Транспорт, преміальне скління.

Електрохромне — повільне затемнення, яке тримає стан. Тут не рідкі кристали, а тонкі шари оксидів металів, у яких під дією низької постійної напруги відбувається оборотна електрохімічна реакція. Скло справді темнішає — зменшує світлопропускання і сонячне надходження, а не розсіює світло. Друга принципова відмінність: воно бістабільне, енергія потрібна лише на перехід, а досягнутий стан тримається сам. Розплата — швидкість: перехід значно повільніший за PDLC, і чим більша площа панелі, тим довше вона темнішає. Як динамічний сонцезахист працюють DLC і електрохромне скло, але не PDLC. Конкретні секунди й відсотки залежать від конкретних продуктів.

Термохромне і фотохромне — пасивні, без керування. Термохромне змінює властивості залежно від температури самого скла: нагрілося на сонці — потемніло, охололо — просвітліло. Фотохромне реагує на ультрафіолет — той самий принцип, що в окулярах-«хамелеонах». Обом не потрібні ні дроти, ні вимикач, але й керувати ними не можна: увімкнути приватність увечері або прибрати затемнення в похмурий день не вийде. У склопакеті фотохромний ефект працює обмежено ще й тому, що саме скло і низькоемісійні покриття затримують частину ультрафіолету, на який воно має реагувати.

SPD — плавно регульоване затемнення. У шарі SPD зважені мікроскопічні частинки, які під дією напруги орієнтуються і пропускають більше світла. Технологія дає не два стани, а плавну шкалу — від майже прозорого до глибоко затемненого. Як і PDLC, потребує постійного живлення, щоб залишатися світлою.

Скло чи плівка: два способи отримати смарт-поверхню

Керовану прозорість отримують двома шляхами, і за наслідками вони дуже різні.

• º Ламінована смарт-панель. Плівку заламіновують між двома стеклами на заводі — виходить багатошарове скло, по суті тріплекс із рідкокристалічним прошарком. Вигляд як у звичайного скла, плівка захищена від вологи й механічних пошкоджень, край з електродами виводиться в заздалегідь узгодженому місці. Панель виготовляють строго за розміром: на об'єкті її не підрізати й не просвердлити. Ламінована панель може включатись в склад склопакету і далі встановлюватись у вікна та фасади.
• º Самоклейна смарт-плівка. Наклеюється на вже встановлене скло — це єдиний спосіб зробити керованим наявне скління без демонтажу. Дешевше і швидше, але результат сильно залежить від стану скла й акуратності монтажу: бульбашки, пил під плівкою, видимий край. Плівка лишається на поверхні, тож її легше пошкодити під час миття, і вивід дротів все одно потрібен.

Ремонтопридатність теж різна: плівку можна переклеїти, ламіновану панель «ремонтують» лише заміною цілком. Просте правило: якщо смарт-скло закладають у нове скління — логічніша ламінована панель; якщо треба додати приватності готовій перегородці чи вікну — плівка.

Які параметри дивитися в специфікації

Пропозиції різних постачальників можна порівнювати лише за однаковим переліком параметрів. Ось що має бути в специфікації:

• º Світлопропускання в обох станах — не лише у прозорому: саме порівняння двох цифр показує, чи скло реально затемнює, чи тільки закриває огляд.
• º Контрастність — ключовий параметр замовлення DLC: не колір плівки, а співвідношення світлого й темного станів (наприклад, 1:8 або 1:15).
• º Каламутність (haze) у прозорому стані — що нижче, то «чистіше» виглядає панель в прозорому стані. Особливо помітно коли на скляні панелі дивляться під гострим кутом.
• º Швидкість перемикання в обидва боки — вона несиметрична: у прозорість зазвичай швидше, ніж назад у матовість.
• º Робоча напруга й тип струму — PDLC живиться змінним струмом через трансформатор або спеціалізовані блоки живлення змінної напруги.
• º Споживання на квадратний метр — з уточненням, що воно рахується лише для прозорого стану.
• º Максимальний розмір панелі — від нього залежить, чи вдасться обійтися без зайвих стиків у перегородці.
• º Робочий діапазон температур — критично для неопалюваної тераси, балкона чи вітрини.
• º Ресурс перемикань — скільки циклів розрахований витримати виріб.
• º Вага квадратного метра — це навантаження на конструкцію, петлі й напрямні.

Виробники публікують ці діапазони у відкритих специфікаціях. Наприклад, американський виробник PriWatt для своїх PDLC-виробів вказує робочу напругу близько 48–65 В змінного струму (для ламінованого скла — близько 60 В, 50/60 Гц), споживання до приблизно 5 Вт/м² і лише у прозорому стані, перемикання в прозорість за частки секунди (до ~10 мс) і назад у матовість — до ~200 мс, робочу температуру -20…+60 °C для плівки та -10…+60 °C для ламінованого скла, ресурс понад 800 000 перемикань для PDLC-плівки і понад 600 000 для решти виконань, максимальний розмір PDLC-плівки приблизно до 1830 × 3630 мм і вагу ламінату близько 24 кг/м². Для DLC той самий виробник наводить іншу картину: світлопропускання близько 36% у прозорому стані й близько 4,5% у темному при контрастності 1:8 (28% і 1,5% — при 1:15), каламутність у прозорому стані близько 2,4–3%, перемикання в темний стан швидше за зворотне (менш ніж 5 мс проти менш ніж 150 мс), робочу напругу 60–65 В і те саме споживання — лише у світлому стані. Максимальний розмір DLC-панелі відрізняється від PDLC, тож його треба уточнювати у постачальника. У конкретного постачальника цифри відрізнятимуться: це дані одного виробника, а не галузевий стандарт.

Окремо про звук. Рідкокристалічний шар сам по собі звукоізоляції не «додає»: акустика визначається всією структурою — товщиною стекол, проміжком, типом ламінувальної плівки. Оцінюють її для конкретної конструкції за європейською методикою (ДСТУ EN 12758, ДСТУ EN ISO 717-1), і цифру виробник має давати саме на ту структуру, яку вам пропонують.

Що буде при відключенні світла

Для України це не абстрактне питання. Відповідь залежить від режиму панелі.

• º Звичайне PDLC без напруги стає матовим. У квартирі чи офісі це радше плюс: при знеструмленні приватність зберігається сама собою.
• º PNLC (зворотний режим) без напруги залишається прозорим. Це те, що потрібно вітрині, вхідній групі, зимовому саду чи терасі — там, де молочна панель під час відключення виглядає як зачинений заклад.
• º DLC без напруги залишається темним. Влітку це фактично безкоштовне затінення, але вдень під час відключення кімната буде темною, і керувати цим не вийде. Для спальні чи домашнього кінотеатру — радше плюс, для робочого кабінету — мінус.

Режим обирають на етапі проєктування: перевести готове PDLC у зворотний режим неможливо, це різні вироби. І ще одне: смарт-скло живиться через трансформатор, тобто постійно залежить від мережі або резервного живлення.

Де смарт-скло справді доречне, а де дешевші рішення кращі

• Share

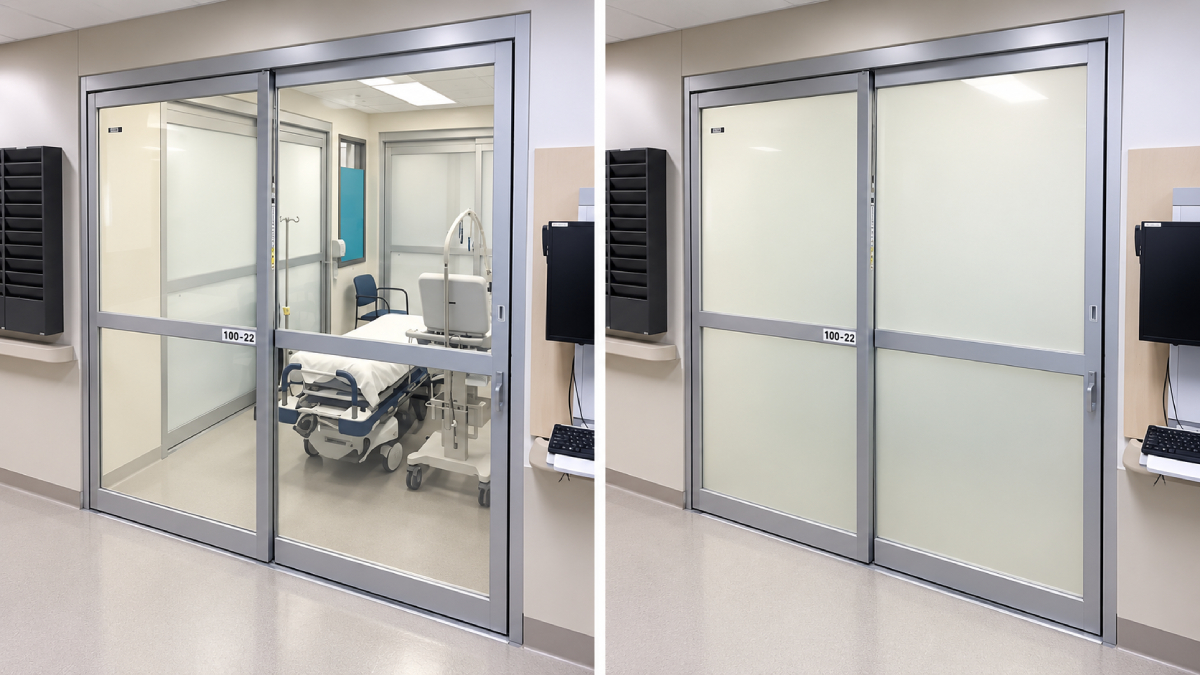

Кероване скло у відділенні інтенсивної терапії Фото: PriWatt

Коли це виправдано

• º Deftech — особлива галусь де приватність і контроль інформації має особливе значення.

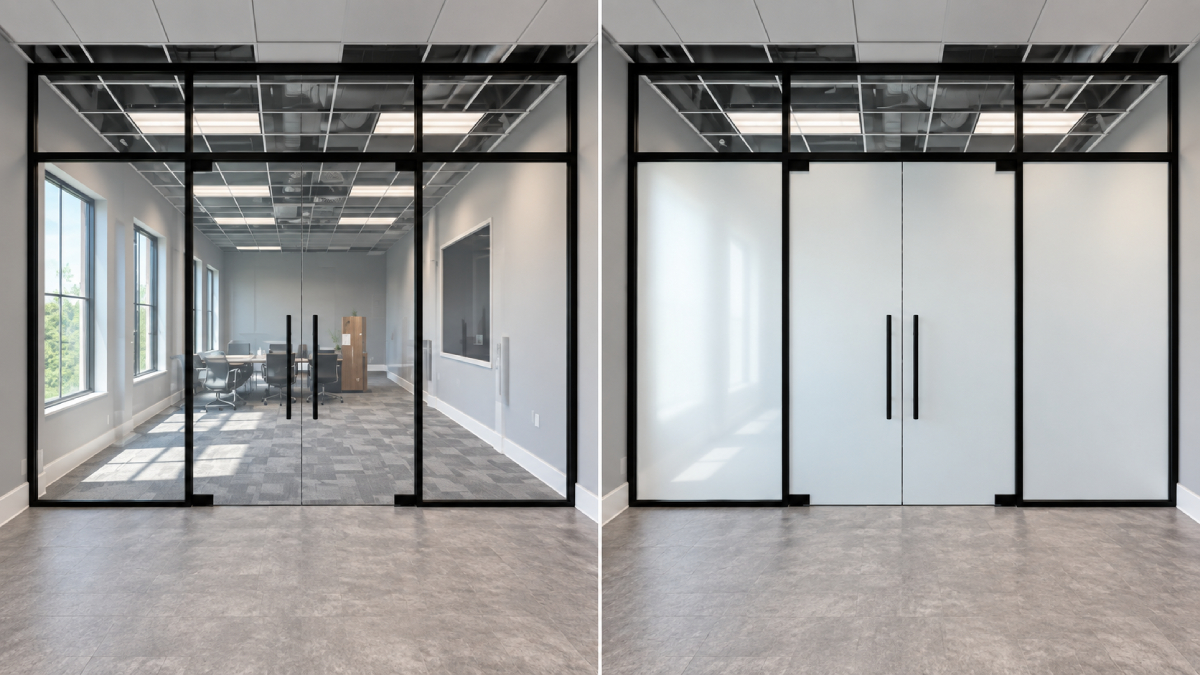

• º Офісні та міжкімнатні скляні перегородки — кабінет чи переговорна лишаються світлими, а приватність вмикається на час наради.
• º Санвузол і душова — скляна перегородка замість глухої стіни, матовий стан за потреби.
• º Вікно на першому поверсі або впритул до сусіднього будинку — коли зовні видно все, а світло втрачати не хочеться.
• º Медичні, косметологічні кабінети, приміщення з документами — приватність вмикається під конкретну процедуру.
• º HoReCa та терасне скління — зонування зали, закритий кабінет на кілька годин.
• º Панорамне скління, мансардні вікна, спальня чи домашній кінотеатр — коли задача не приватність, а світло, бліки й засвітка: тут працює саме DLC із його реальним затемненням.
• º Проєкційна поверхня — у матовому стані панель працює як екран для проєктора.

Коли дешевші рішення зроблять ту саму роботу

• º Потрібна приватність цілодобово. Якщо скло має бути непрозорим завжди, керування ні до чого: матове, сатиноване або структурне скло дешевше й не потребує електрики.
• º Задача — тільки спека і сонце. PDLC і PNLC від перегріву не рятують: розсіяне світло все одно потрапляє в приміщення. Тут працюють сонцезахисне скло, ролети, жалюзі та зовнішні системи — і вони дешевші. DLC цю задачу закриває, але має сенс тоді, коли поруч є друга задача: приватність, затемнення на вимогу або керування бліками. Купувати кероване скло виключно заради сонця — найдорожчий зі способів.
• º Обмежений бюджет. Звичайна декоративна або дзеркальна плівка закриє огляд за частку вартості смарт-рішення — просто без перемикання.

Обмеження, про які варто знати до замовлення

• º Панель не ріжеться і не свердлиться на місці. Усі розміри й отвори — тільки на заводі, «підігнати по факту» не вийде.
• º Електрика визначається до виготовлення. Місце виводу кабелю, розташування трансформатора, тип керування узгоджують до запуску у виробництво.
• º Струмопровідна шина по краю. Вузька смуга по периметру має ховатися в рамку або профіль — це критично для безрамкових перегородок і скляних дверей.
• º Діапазон робочих температур. Неопалювана тераса, вітрина під прямим сонцем, зона біля сауни — окреме питання до виробника.
• º Теплотехніка — не про рідкі кристали. Якщо смарт-панель іде у зовнішньому склопакеті, вона стоїть внутрішнім склом, а опір теплопередачі й сонячний фактор задає сам склопакет: кількість камер, заповнення, низькоемісійне скло. DLC — часткове виключення: воно змінює саме світлопропускання, тож на сонячне надходження впливає. Але опір теплопередачі й підсумковий сонячний фактор усе одно рахуються для склопакета в цілому — з урахуванням низькоемісійного скла, заповнення й того, що поглинене барвником тепло гріє саме скло. Важливі характеристики на конструкцію, а не окремо на плівку.
• º Ремонт = заміна. Пошкоджену панель не відновлюють — її міняють цілком, тому строки повторного виготовлення і постійна наявність у виробника тої ж самої плівки варто зазначити заздалегідь.

Нормативна рамка

Ламінована смарт-панель — це багатошарове скло, тож на неї поширюються ті самі українські стандарти, що й на звичайний тріплекс:

• º ДСТУ EN ISO 12543 — багатошарове скло та багатошарове безпечне скло: терміни, вимоги, зовнішній вигляд.
• º ДСТУ EN 14449 — оцінка відповідності багатошарового скла.
• º ДСТУ EN 12600 — випробування маятником і класифікація за ударостійкістю, тобто те, що зазвичай називають класом безпеки.

Світлотехнічні та теплотехнічні характеристики склопакета розраховують за EN 410 і EN 673 у гармонізованих з ними ДСТУ. Клас безпеки не є властивістю «смарт-скла взагалі» — його визначає конкретна структура пакета, і виробник має зазначити його в документах на виріб. Сонячний фактор і світлопропускання для конкретної конструкції розраховують за EN 410, теплопередачу — за EN 673.

Скільки це коштує і як обрати виконавця

Єдиної ціни «за квадрат» тут не існує, і будь-яка цифра з реклами без специфікації нічого не означає. На вартість впливають: тип рішення (самоклейна плівка чи ламінована панель), розмір і кількість панелей, колір плівки в матовому стані (а для DLC — обрана контрастність), спосіб керування (простий вимикач чи інтеграція в автоматизацію), обрамлення й спосіб кріплення, обсяг електромонтажних робіт, а також монтаж і доставка. Дві пропозиції коректно порівнювати лише тоді, коли в обох прописані одні й ті самі параметри з переліку вище.

Часті запитання

1. Чи залишиться смарт-скло прозорим, якщо вимкнуть світло?
Звичайне PDLC без напруги стає матовим — приватність зберігається, але прозорості не буде. Зворотний режим PNLC працює навпаки: у знеструмленому стані панель залишається прозорою. Режим обирають на етапі проєктування, змінити його після виготовлення неможливо.

2. Чим смарт-скло на рідких кристалах відрізняється від електрохромного?
PDLC змінює каламутність, тобто дає приватність майже миттєво, і потребує постійного живлення, щоб залишатися прозорим. Електрохромне скло змінює світлопропускання, тобто справді затемнює, перемикається помітно повільніше, але тримає досягнутий стан без струму.

3. Чи захищає смарт-скло від сонця і спеки?
Залежить від технології. PDLC і PNLC — практично ні: у матовому стані світло розсіюється, а не блокується, тому приміщення залишається світлим і тепло надходить далі. А от DLC затемнюється по-справжньому — зменшує світлопропускання в рази, а разом із ним блікування й сонячні тепловходження. Конкретні характеристики сонцезахисту залежать від усієї конструкції склопакета, і виробник має навести їх у документах на виріб. Якщо задача — тільки спека, порівняйте DLC із сонцезахисним склом, ролетами й зовнішніми системами: вони часто дешевші.

4. Чи можна наклеїти смарт-плівку на вже встановлене вікно?
Так, самоклейні смарт-плівки існують, і це єдиний спосіб зробити керованим уже змонтоване скло. Результат залежить від стану й типу скла та від акуратності монтажу, і все одно потрібен вивід кабелю. Ламінована панель виготовляється за розміром і на місці не ріжеться.

5. Скільки електроенергії споживає смарт-скло?
Небагато: виробники вказують орієнтовно до 5 Вт на квадратний метр, і лише поки панель перебуває у прозорому стані. Точну цифру треба брати зі специфікації конкретного виробу.

6. Чи безпечне смарт-скло, якщо воно розіб'ється?
Ламінована смарт-панель — це багатошарове скло, уламки утримує плівка. Клас безпеки за ДСТУ EN 12600 залежить від конкретної структури пакета і має бути зазначений виробником у документах на виріб.

7. Чим DLC-скло відрізняється від PDLC?
PDLC вмикає й вимикає видимість: у вимкненому стані воно молочно-матове, але майже так само світле. DLC замість цього змінює саме світлопропускання — від тонованого прозорого до глибоко темного, і тому працює ще й проти бліків та сонячних тепловходжень. Зворотний бік: DLC світле тільки під напругою, тож при відключенні світла панель залишається темною. Точні характеристики сонячного захисту треба брати з документів на конкретну конструкцію склопакета.
